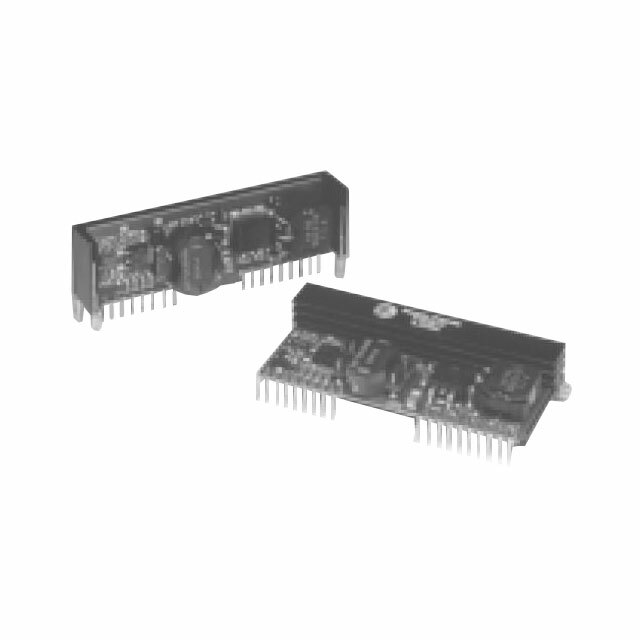

PT3321N

PT3321N от Texas Instruments

Общее описание

Модуль изолированного DC-DC преобразователя PT3321N от Texas Instruments предназначен для преобразования напряжения в системах питания. Он обеспечивает стабильное и регулируемое напряжение 3.3V при мощности до 30W. Этот модуль идеально подходит для использования в промышленной автоматики, телекоммуникационных системах и других приложениях, требующих эффективного и надежного энергообеспечения.

Преимущества

• Высокая эффективность: обеспечивается высоким КПД до 80%, что минимизирует потери энергии и теплопотери.
• Широкий диапазон входного напряжения: от 36V до 75V, что делает модуль пригодным для использования в различных источниках питания.
• Компактный размер: позволяет использовать модуль в условиях ограниченного пространства.
• Гибкость применения: соответствует промышленным стандартам и подходит для работы в широком температурном диапазоне от -40°C до 85°C.

Недостатки

• Status: Obsolete: учитывать, что данный модуль снят с производства и может быть сложно найти поставщика.
• Ограниченная выходная мощность: максимальный выход до 30W, что может быть недостаточно для некоторых приложений.

Типовое использование

• Промышленная автоматика
• Телекоммуникационные системы
• Информационные технологии и оборудование
• Бортовые системы управления

Рекомендации по применению

• Убедитесь в соответствии максимально допустимых значений входного напряжения (36V - 75V) для стабильной работы модуля.
• Используйте эффективные системы отвода тепла, чтобы избежать перегрева при максимальных нагрузках.
• Соблюдайте правильную полярность при подключении входного и выходного напряжения для предотвращения повреждений модуля.

Основные технические характеристики

• Тип: Изолированный модуль
• Число выходов: 1
• Входное напряжение (мин.): 36V
• Входное напряжение (макс.): 75V
• Выходное напряжение 1: 3.3V
• Выходной ток (макс.): 8A
• Выходная мощность: 30W
• Изоляция напряжения: 1.5 kV
• КПД: 80%
• Монтаж: Сквозное отверстие
• Температурный диапазон: -40°C ~ 85°C
• Корпус/Размер: 19-SIP модуль

Возможные аналоги

• PT3320N от Texas Instruments: аналогичный модуль, но с разными выходными характеристиками.
• REC3-0505SRW/H2/M от RECOM Power: альтернативный DC-DC преобразователь с аналогичными характеристиками.
• V24B3C100BL от Vicor Corporation: высокоэффективный DC-DC преобразователь большего состава.

Используйте PT3321N от Texas Instruments для создания стабильных, эффективных и надёжных систем питания, учитывая рекомендации по использованию и технические характеристики.
