PM7542AQ

PM7542AQ от Analog Devices

Общее описание

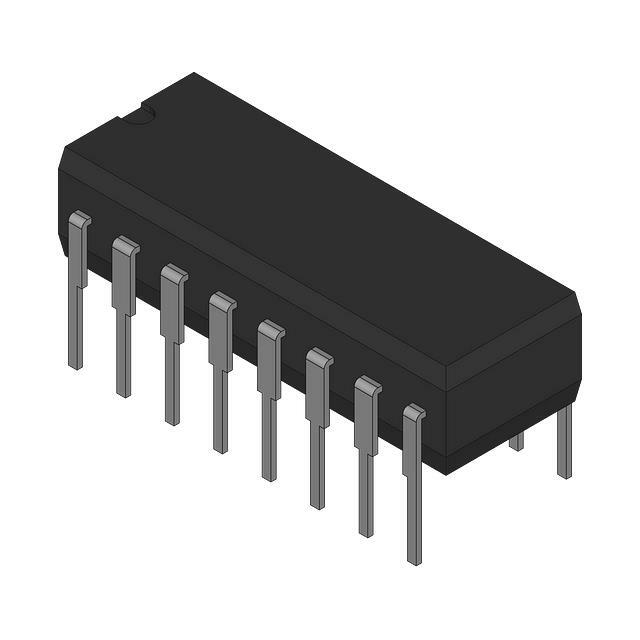

PM7542AQ — это 12-битный цифрово-аналоговый преобразователь (ЦАП) серии Multiplying DAC от компании Analog Devices. Этот компонент предназначен для высокоточных приложений, где требуется надежное преобразование цифровых сигналов в аналоговые. Чип выполнен в компактном 16-контактном корпусе CERDIP и может работать при экстремальных температурах, что делает его идеальным для многих промышленных и военных приложений.

Преимущества

• Высокая точность: 12-битная разрешающая способность обеспечивает точное преобразование данных.
• Быстрое время установки: Время установки в 1 мкс делает его пригодным для быстродействующих систем.
• Широкий температурный диапазон: Устойчивость к экстремальным температурным условиям (-55°C ~ 125°C).
• Надежный корпус: Корпус CERDIP обеспечивает защиту и долговечность в сложных условиях эксплуатации.

Недостатки

• Внешнее опорное напряжение: Требуется внешний источник для опорного напряжения, что может потребовать дополнительных компонентов в схеме.
• Требует буферизации на выходе: Для получения мощного выходного сигнала может потребоваться внешний буфер.

Типовое использование

• Системы управления: Применим в системах точного управления движением, где важно быстрое и точное преобразование сигналов.
• Автоматизация и контроль: Используется в системах автоматизации, требующих высокого качества аналоговых сигналов.
• Военные и аэрокосмические приложения: Благоприятен для использования в жестких эксплуатационных условиях.

Рекомендации по применению

• Буферизация выходного сигнала: Используйте буферные операционные усилители для увеличения выходного тока.
• Оптимизация источника питания: Убедитесь в использовании стабильного источника питания в пределах 4.75В ~ 5.25В для минимизации шумов и повышения точности.
• Экраннирование и заземление: Правильное экранирование и заземление могут значительно снизить помехи и шума.

Технические характеристики

• Разрешение: 12 бит
• Время установки: 1 мкс
• Тип выхода: Токовый – небалансированный
• Дифференциальный выход: Да
• Интерфейс данных: -
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 4.75В ~ 5.25В
• Напряжение питания (цифровое): 4.75В ~ 5.25В
• Точность (INL/DNL): ±0.5 LSB (максимум)
• Архитектура: Multiplying DAC
• Диапазон рабочих температур: -55°C ~ 125°C
• Корпус: 16-CDIP (0.300", 7.62мм)
• Способ монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги

• AD7542AQ от Analog Devices
• DAC7542UQ от Texas Instruments
• MC7542CP от Microchip Technology

PM7542AQ от Analog Devices – это надежное и высокоточное решение для различных приложений, требующих цифрово-аналогового преобразования с высоким разрешением и скоростью.
