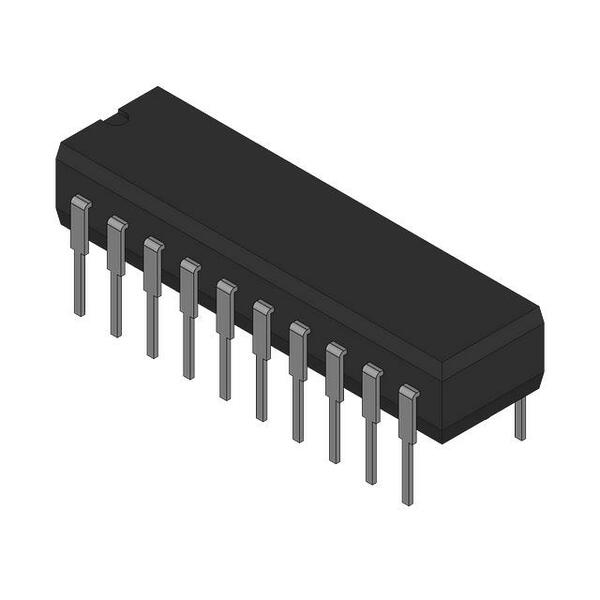

PM7528AR/883

PM7528AR/883 от Analog Devices

Общее описание

PM7528AR/883 - это 8-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Этот компонент используется для преобразования цифровых сигналов в аналоговые, что позволяет его использовать в широкой гамме приложений от аудио и видео до управления процессами. Устройство поставляется в компактном корпусе 20-CERDIP, что обеспечивает высокую надежность и стабильность работы.

Преимущества

• Высокая точность: Обеспечивает инкрементные и декрементные изменения с разрешением 8 бит, что позволяет точное управление выходными аналоговыми сигналами.
• Небольшое время установления: Время установления составляет всего 200 нс, что позволяет использование в быстрых системах.
• Широкий диапазон напряжения питания: Поддерживает аналоговое и цифровое питание в диапазоне от 5 до 15 В.
• Универсальность применения: Поддерживает параллельный интерфейс данных, что облегчает интеграцию с микроконтроллерами и другими цифровыми системами.

Недостатки

• Устаревший корпус: Использование корпуса 20-CERDIP может быть не самым удобным решением для современных автоматизированных методов установки компонентов на плату.
• Не буферированный выход: Выходной ток не буферирован, что может требовать дополнительных схем для буферизации.

Типовое использование

• Аудио системы: Преобразование цифровых аудио данных в аналоговый сигнал.
• Контроль и управление процессами: Преобразование цифровых управляющих сигналов в аналоговые для управления исполнительными устройствами.
• Измерительные приборы: Генерация эталонных напряжений для высокоточных измерений.
• Видеосистемы: Преобразование видеосигналов из цифровой формы в аналоговую.

Рекомендации по применению

• Буферизация выходного сигнала: Реализация дополнительного буфера на выходе для обеспечения стабильности и защиты схем.
• Экранирование и фильтрация: Использование экранирования и фильтрации для уменьшения уровня помех.
• Тепловой контроль: Контроль над температурным режимом эксплуатации для предотвращения перегрева и обеспечения надежной работы.

Основные технические характеристики

• Разрядность: 8 бит
• Число ЦАП: 2
• Время установления: 200 нс
• Тип выхода: Ток - не буферированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 5В ~ 15В
• Напряжение питания, цифровое: 5В ~ 15В
• INL/DNL (LSB): ±0.5, ±1
• Архитектура: Умножающий ЦАП, R-2R
• Рабочая температура: -55°C ~ 125°C
• Корпус: 20-CERDIP (0.300", 7.62 мм)

Возможные аналоги

• AD558: ЦАП от Analog Devices с аналогичными характеристиками, но в современном корпусе.
• MCP4801: Современный 8-битный ЦАП от Microchip Technology с интерфейсом SPI.
• DAC0808: Популярный 8-битный ЦАП от Texas Instruments, выполненный по аналогичному принципу.

PM7528AR/883 - отличный выбор для применения в системах, требующих высокоточного преобразования цифровых сигналов в аналоговые, с широкой вариабельностью напряжения питания и высокими временными характеристиками.
