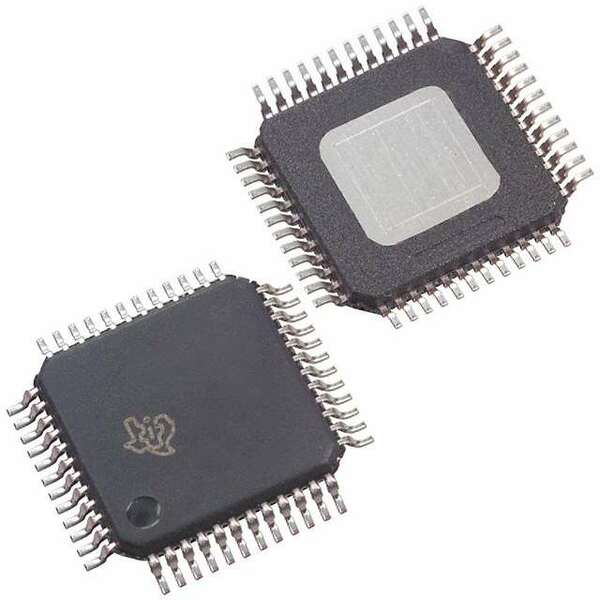

PGA970QPHPR

PGA970QPHPR - Texas Instruments

Общее описание

PGA970QPHPR от Texas Instruments - это высокоточный сигнальный процессор и контроллер для датчиков перемещения (LVDT), предназначенный для промышленных и автомобильных приложений. Устройство объединяет в себе программируемый аналоговый фронт-энд, ЦАП, АЦП, и мощный микроконтроллер, обеспечивая комплексную обработку сигналов датчиков.

Преимущества

• Высокая точность: обеспечивается благодаря встроенной калибровке и коррекции ошибок.
• Широкий диапазон рабочих температур: от -40°C до 125°C, что делает его подходящим для различных условий эксплуатации.
• Интеграция нескольких функций: упрощает проектирование благодаря встроенным аналоговым и цифровым компонентам.
• Гибкость настроек: возможность программирования параметров для оптимальной работы с различными типами датчиков.

Недостатки

• Сложность программирования: требует знания специфических методов и инструментов для полной настройки всех функций.
• Стоимость: из-за высокой степени интеграции и функциональности стоимость может быть выше по сравнению с простыми аналогами.

Типовое использование

• Датчики перемещения (LVDT)
• Автомобильные системы контроля
• Промышленные датчики
• Системы автоматизации

Рекомендации по применению

• Калибровка: для достижения максимальной точности рекомендуется выполнять регулярную калибровку устройства.
• Термическое управление: следует позаботиться о должном теплоотводе, учитывая высокий диапазон рабочих температур.
• Программирование: использование инструментария Texas Instruments и следование рекомендациям по настройке поможет повысить эффективность работы устройства.

Основные технические характеристики

• Ток потребления: 12.5 мА
• Диапазон рабочих температур: от -40°C до 125°C
• Тип монтажа: поверхностный
• Корпус/исполнение: 48-PowerTQFP (7x7 мм)
• Входы и выходы: программируемые аналоговые и цифровые интерфейсы

Возможные аналоги

• AD598 от Analog Devices
• LDC1000 от Texas Instruments
• MX7705 от Maxim Integrated

Заключение

PGA970QPHPR - это высокотехнологичное решение для обработки сигналов датчиков перемещения, объединяющее множество функций в одном компактном корпусе, что делает его идеальным выбором для сложных и требовательных приложений в промышленной и автомобильной областях.
