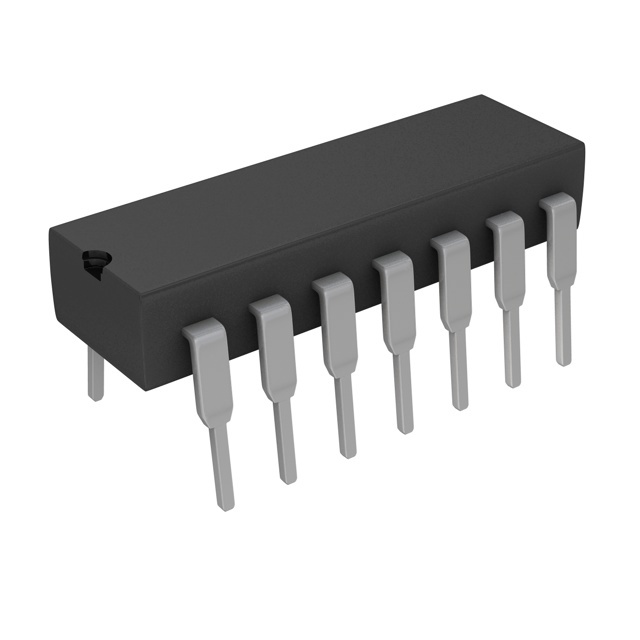

PGA203KP

PGA203KP от Texas Instruments

Общее описание

PGA203KP – это дифференциальный усилитель (инструментальный усилитель) производства Texas Instruments, который обеспечивает высокую точность и стабильность. Этот компонент разработан для применения в системах с высокими требованиями к точности измерений и обработки сигналов.

Преимущества

• Высокая точность и стабильность благодаря низкому уровню смещения и высокому коэффициенту усиления.
• Низкий уровень шума для обеспечения чистоты сигнала и точных измерений.
• Высокая скорость нарастания сигнала (20 В/мкс) для точного и быстрого измерения переменных сигналов.

Недостатки

• Потребление тока (6,5 мА) может быть высоким для маломощных приложений.
• Температурный диапазон эксплуатации ограничен (-25°C до 85°C).

Типовое использование

• Системы измерений и тестирования
• Медицинские приборы
• Прецизионное управление промышленными процессами
• Аквизицированные системы данных

Рекомендации по применению

• Убедитесь, что напряжение питания стабильно и не выходит за пределы 12-36 В.
• Используйте качественные компоненты для обеспечения надежности и долговечности работы схемы.
• Минимизируйте длину выводов и дорожек на печатной плате для снижения шума и перекрестных наводок.

Основные технические характеристики

• Тип усилителя: Инструментальный
• Количество каналов: 1
• Скорость нарастания сигнала: 20 В/мкс
• Полоса пропускания (при -3 дБ): 1 МГц
• Входной смещающий ток: 10 пА
• Выходной ток на канал: 10 мА
• Напряжение питания: 12 В (мин.) – 36 В (макс.)
• Температурный диапазон: -25°C до 85°C
• Монтирование: Сквозное отверстие (Through Hole)
• Корпус: 14-DIP (ширина 0,300 дюйма)

Возможные аналоги

• INA114 от Texas Instruments
• AD620 от Analog Devices
• MAX4194 от Maxim Integrated

Этот компоненент идеально подходит для задач, требующих высокоточного усиления сигналов, и станет отличным выбором для вашего проекта, требующего минимальных искажений и высокой точности.
