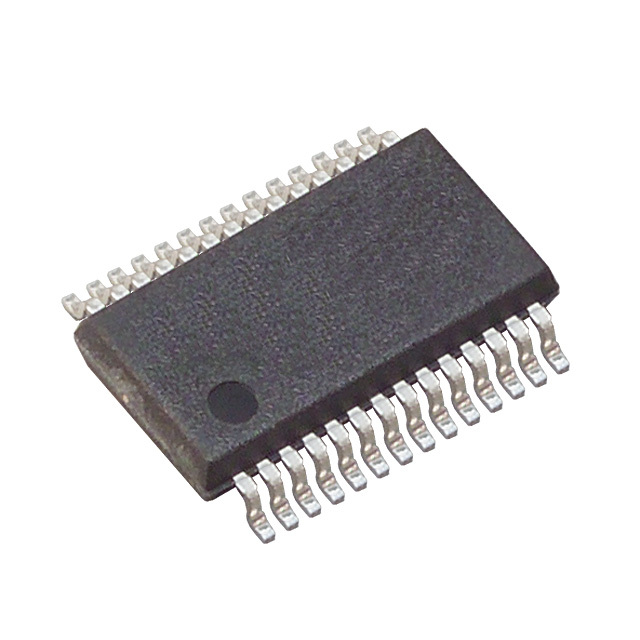

PCM4202DBT

PCM4202DBT от Texas Instruments

Общее описание

PCM4202DBT - это высококачественный аудиопреобразователь аналогового сигнала в цифровой (ADC) от Texas Instruments. Он предназначен для профессионального аудиооборудования и других высокопроизводительных аудиоустройств. Этот компонент обеспечивает 24-битное разрешение и частоту дискретизации до 216 кГц, что делает его отличным выбором для приложений, требующих высокого качества звука и точности.

Преимущества

• Высокое качество звука: 24-битное разрешение и высокая частота дискретизации обеспечивают широчайший динамический диапазон и минимальные искажения.
• Низкое энергопотребление: предназначен для работы при низких уровнях напряжения и потребляет минимальное количество энергии.
• Широкий рабочий температурный диапазон: от -10°C до +70°C, что делает его пригодным для использования в самых разных условиях.
• Компактный корпус: 28-выводной SSOP корпус позволяет легко интегрировать его в различные устройства.

Недостатки

• Высокая чувствительность к шумам: Для достижения максимальной производительности необходимы меры по минимизации электромагнитных помех.
• Требует точной установки: компоненты с высоким разрешением могут требовать более тщательной калибровки и настройки.

Типовое использование

• Профессиональные аудиоустройства: микшеры, аудиоинтерфейсы, рекордеры.
• Медицинское оборудование: аудиомониторы.
• Промышленные и научные системы: оборудование для акустического анализа.

Рекомендации по применению

1. Правильное питание: Используйте источники питания, обеспечивающие стабильные напряжения 1.65В ~ 3.6В и 5В.
2. Защита от помех: Убедитесь, что аналоговые и цифровые земли разделены, чтобы минимизировать шумы.
3. Оптимальное размещение: Устанавливайте компонент на плату с минимальными длинами следов для аналоговых сигналов, чтобы снизить уровень помех.

Основные технические характеристики

• Количество каналов: 2
• Разрешение: 24 бита
• Частота дискретизации: до 216 кГц
• Интерфейс данных: DSP, PCM
• Напряжение питания: 1.65В ~ 3.6В (аналоговый), 5В (цифровой)
• Корпус: 28-выводной SSOP (ширина 5.3 мм)
• Рабочая температура: -10°C ~ 70°C

Возможные аналоги

• Cirrus Logic CS5381: 24-битный стерео ADC с частотой дискретизации до 192 кГц.
• AKM AK5381: 24-битный ADC с аналогичными характеристиками по частоте и разрешению.
• Analog Devices AD1871: аудио-ADC, предлагающий схожую производительность для профессионального аудио.

PCM4202DBT от Texas Instruments - это превосходный выбор для проектов, требующих высококачественного преобразования аналогового сигнала в цифровой. Этот компонент предлагает широкий диапазон возможностей при минимальных недостатках, что делает его идеальным для различных высокоточных аудиоприложений.
