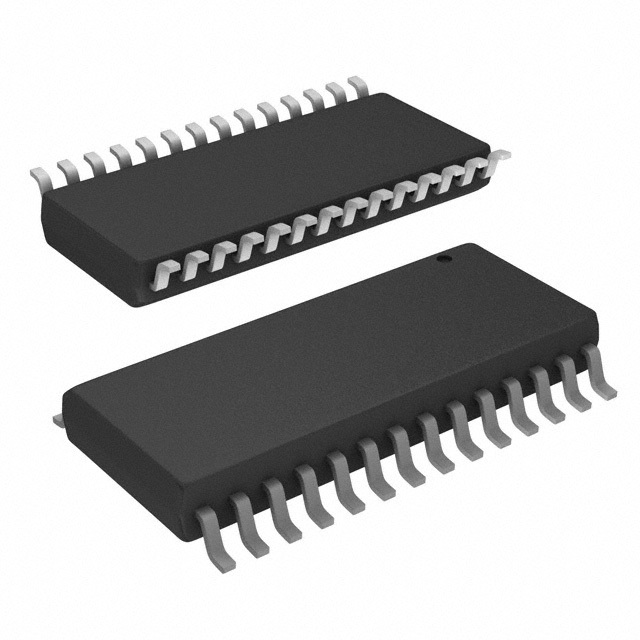

PCM1760U-L

PCM1760U-L от Texas Instruments

Общее описание

PCM1760U-L – это высококачественный 20-битный сигма-дельта аналого-цифровой преобразователь (ADC), выпускаемый компанией Texas Instruments. Этот чип предназначен для высокоточных измерительных систем, где требуется высокая разрешающая способность и низкий уровень шума.

Преимущества

• Высокая Разрешающая Способность: 20-битный выходной сигнал обеспечивает исключительную точность в передаче и обработке данных.
• Низкий Уровень Шума: Сигма-дельта архитектура снижает шум и искажения, улучшая качество сигнала.
• Простая Интерфейсная Реализация: Устройство оснащено последовательным интерфейсом, упрощающим интеграцию в цифровые схемы.
• Одновременная семплинг: Возможность одновременного семплинга на нескольких каналах улучшает производительность системы.

Недостатки

• Значительное Энергопотребление: Устройство требует двойного питания ±5В, что может быть неудобно в схемах с ограничением энергопотребления.
• Сложность Внедрения: Высокая точность сигнала требует тщательной разводки печатной платы и эффективного управления землей.

Типовое использование

1. Звуковые Системы: Предпочтителен для высококачественного аудиосъемного оборудования.
2. Измерительные Приборы: Применяется в прецизионных измерительных системах и научных приборах.
3. Медицинское Оборудование: Используется в системах мониторинга и диагностики.

Рекомендации по применению

• Печатная плата: Разводите питания и землю как можно дальше друг от друга для минимизации помех.
• Фильтрация: Используйте качественные емкости для фильтрации питания, чтобы подавить высокочастотные шумы.
• Термоизоляция: Обеспечьте хороший теплоотвод, чтобы предотвратить перегрев устройства и поддерживать стабильные рабочие параметры.

Основные технические характеристики

• Разрядность: 20 бит
• Частота семплирования: до 48 кГц
• Количество входов: 2
• Тип ввода: Однополярный
• Интерфейс данных: Последовательный
• Конфигурация: Один ADC
• Архитектура: Сигма-дельта
• Питание: ±5V (аналоговое и цифровое)
• Температурный диапазон: от 0°C до 70°C
• Корпус: SOIC-28

Возможные аналоги

• ADS1256 от Texas Instruments
• LTC2410 от Analog Devices
• CS5532 от Cirrus Logic

Надеемся, что это описание поможет вам понять все преимущества и особенности использования PCM1760U-L от Texas Instruments при проектировании ваших электронных устройств!
