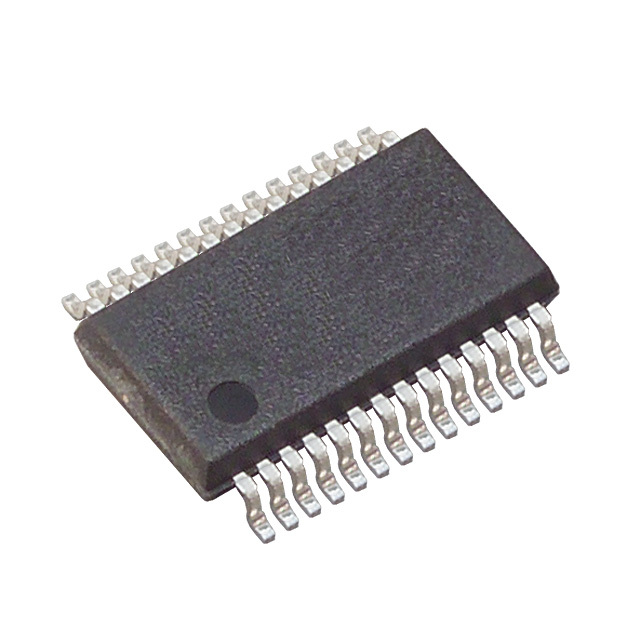

PCM1719E

PCM1719E от Texas Instruments

Общее описание

PCM1719E – это высококачественный аудио цифро-аналоговый преобразователь (ЦАП) от Texas Instruments, предназначенный для использования в различных аудио приложениях. Этот компонент поддерживает разрядность до 20 бит и частоту дискретизации до 48 кГц, что позволяет достигать высокого качества звука при низком уровне шума и искажений.

Преимущества

• Высокое качество звука: Поддержка разрядности до 20 бит и частоты дискретизации до 48 кГц обеспечивает отличное качество аудиосигнала.
• Низкий уровень шума и искажений: Высокие параметры линейности и низкий уровень шумов способствуют точной передаче звукового сигнала.
• Простота использования: Совместимость с интерфейсом I2S облегчает интеграцию в различные аудиосистемы.
• Миниатюрный корпус: Выполняется в 28-выводном SSOP корпусе, что позволяет экономить место на плате.

Недостатки

• Ограниченная разрядность: Максимальная разрядность в 20 бит может быть недостаточной для некоторых приложений, требующих более высокого качества (например, студийное оборудование).
• Ограниченная частота дискретизации: Максимальная частота дискретизации в 48 кГц также может быть недостаточной для некоторых высококачественных аудиоприложений.

Типовое использование

• Домашние аудиосистемы
• Портативные аудиоустройства
• Аудиоинтерфейсы
• Видеоустройства с аудиовыводом
• Цифровые музыкальные инструменты

Рекомендации по применению

• Интерфейсирование: Используйте I2S интерфейс для входных данных.
• Питание: Обеспечьте стабильное питание 5В для правильной работы как аналоговой, так и цифровой части устройства.
• Монтаж: Рекомендуется использовать метод поверхностного монтажа для установки компонента на печатную плату.

Основные технические характеристики

• Тип: ЦАП, аудио
• Разрядность: 20 бит
• Частота дискретизации: до 48 кГц
• Интерфейс данных: I2S
• Напряжение питания: 5В (Аналоговое и Цифровое)
• Рабочая температура: от -25°C до 85°C
• Корпус: 28-выводной SSOP (шириной 5.30 мм)

Возможные аналоги

• PCM1794A от Texas Instruments: Обеспечивает более высокое качество (24-бит, до 200 кГц).
• AD1852 от Analog Devices: Поддерживает до 24 бит и частоту дискретизации до 192 кГц.
• CS4398 от Cirrus Logic: Поддерживает до 24 бит и частоту дискретизации до 192 кГц.

PCM1719E от Texas Instruments предоставляет отличное соотношение цена/качество для широкого спектра аудиоприложений, сочетая высокое качество звука с простотой интеграции.
