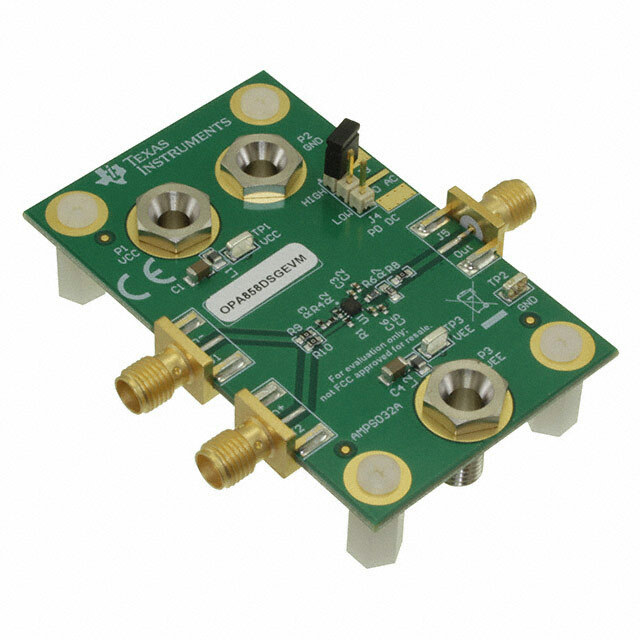

Демо-плата OPA858DSGEVM от Texas Instruments

Общее описание

OPA858DSGEVM – это демонстрационная плата для оценки производительности высокоскоростного трансимпедансного операционного усилителя OPA858 от Texas Instruments. Эта плата полностью укомплектована и готова к использованию в различных применениях, требующих высокоскоростного усиления сигнала и работы с малыми токами.

Преимущества

• Высокая скорость: Частотная полоса до 1.2 ГГц и скорость нарастания выходного сигнала 2000 В/мкс.
• Высокая стабильность: Низкие тепловые шумы и высокая входная импедансная стабильность.
• Гибкость: Поддержка однополярного и двуполярного питания в диапазоне от ±1.6В до ±2.6В или от 3.2В до 5.2В.
• Простота использования: Плата полностью укомплектована и готова к использованию.

Недостатки

• Узкая специализация: Ориентирована на узкий круг специализированных применений, что может ограничить сферу её использования.

Типовое использование

• Усиление слабых сигналов от фотодетекторов
• Оптические системы связи
• В лабораторных и научных анализаторах
• Медицинское оборудование

Рекомендации по применению

• Обеспечьте чистое и стабильное питание для достижения максимальной производительности.
• Используйте рекомендованные антенны и соединители для минимизации помех и потерь сигнала.
• Считывайте данные с выхода при помощи высокоскоростных измерительных систем.

Основные технические характеристики

• Число каналов: 1
• Тип усилителя: Трансимпедансный
• Тип выхода: Однополярный
• Скорость нарастания: 2000 В/мкс
• Частотная полоса (-3 дБ): 1.2 ГГц
• Выходной ток на канал: 30 мА
• Потребляемый ток (основная ИС): 19 мА
• Напряжение питания (однополярное/двуполярное): 3.2В ~ 5.2В, ±1.6В ~ ±2.6В
• Комплектация: Плата

Возможные аналоги

Для сравнения, возможные аналоги могут включать в себя операционные усилители от других производителей с аналогичными характеристиками, например:

• AD9610 от Analog Devices
• LMH6629 от Texas Instruments
• OPA659 от Texas Instruments

Используйте OPA858DSGEVM для создания высокоскоростных и точных систем усиления с максимальной гибкостью и производительностью!
