OPA855DSGEVM

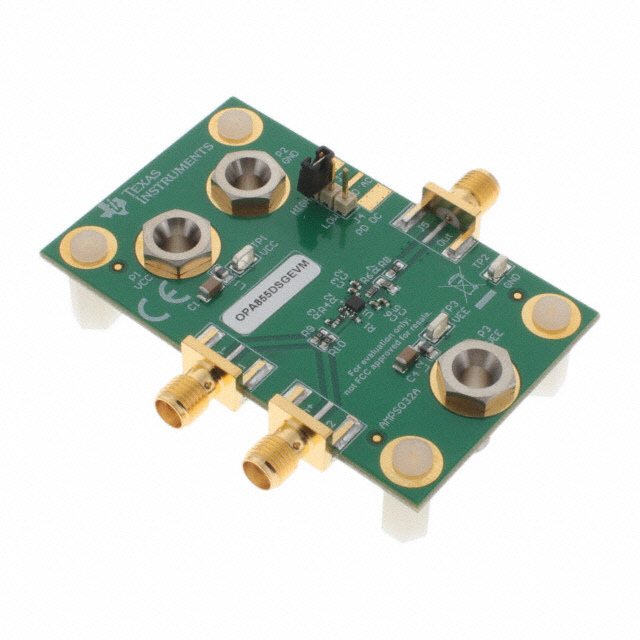

Оценочная Плата OPA855DSGEVM от Texas Instruments

Общее описание: Оценочная плата OPA855DSGEVM предназначена для демонстрации и оценки возможностей OPA855 – высокоскоростного операционного усилителя от Texas Instruments. Плата оптимизирована для простоты подключения и тестирования, что позволяет инженерам быстро оценить ключевые характеристики OPA855 в различных приложениях.

Преимущества:

• Высокая скорость установления (2750 В/мкс)
• Высокая полоса пропускания (2.5 ГГц)
• Низкий входной шум (0.8 нВ/√Гц при 1 МГц)
• Широкий диапазон питающих напряжений (3.2В ~ 5.2В, ±1.6В ~ 2.6В)

Недостатки:

• Ограничение по выходному току (до 30 мА)

Типовое использование:

• Обработка сигналов
• Системы измерений высокой точности
• Усиление сигналов в радиочастотных приложениях
• Оборудование для исследований и разработок

Рекомендации по применению:

• Используйте высококачественные коннекторы и кабель для минимизации потерь в сигнале.
• Обеспечьте надежное питание и заземление для стабильной работы операционного усилителя.
• Соблюдайте рекомендуемые условия эксплуатации, указанные в документации от производителя.

Основные технические характеристики:

• Тип усилителя: Общецелевой
• Выходной тип: Одноканальный
• Скорость установления: 2750 В/мкс
• Ширина полосы (-3 дБ): 2.5 ГГц
• Выходной ток на канал: 30 мА
• Потребляемый ток (главный ИС): 19 мА
• Напряжение питания, одинарное/двойное (±): 3.2В ~ 5.2В, ±1.6В ~ 2.6В
• Тип платы: Полностью обустроенная
• Комплектация: Плата
• Используемая микросхема: OPA855

Возможные аналоги:

• ADA4817-1 от Analog Devices
• LMH6629 от Texas Instruments
• THS3092 от Texas Instruments

Оценочная плата OPA855DSGEVM предоставляет удобную и эффективную платформу для экспериментов и тестирования высокоскоростного операционного усилителя OPA855, что делает её отличным решением для инженеров и разработчиков в области электроники.
