OPA549TG3

6 112,80 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

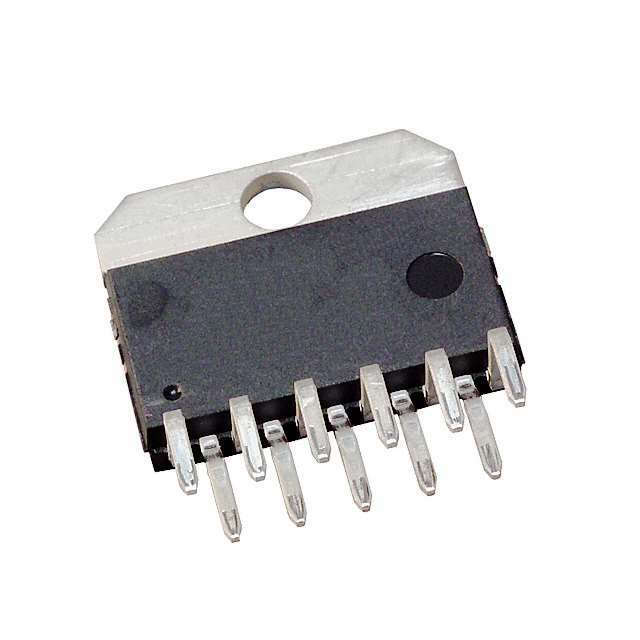

OPA549TG3 от Texas Instruments

Общее описание

OPA549TG3 — это мощный операционный усилитель от компании Texas Instruments, предназначенный для высокоточных и высокомощных приложений. Устройство представляет собой монолатеральный ИС, предоставляющий высокие уровни надежности и производительности.

Преимущества

  • Высокая выходная мощность: до 10 ампер выходного тока.
  • Широкий диапазон питающих напряжений: от 8 В до 60 В.
  • Высокая точность: низкий входной ток смещения и малый входной офсетный напряжение.
  • Интегрированные термозащиты: для предотвращения перегрева и повреждений компонента.
  • Простота монтажа: пакеты TO-220-11 подходят для сквозного монтажа и обеспечивают удобное охлаждение.

Недостатки

  • Относительно большая форму-фактор: требует больше места на печатной плате.
  • Обозначен как устаревший: возможное отсутствие новых поставок и поддержка со стороны производителя.

Типовое использование

  • Источник питания: для высокоточных и мощных приложений, требующих регулируемых напряжений и токов.
  • Управление двигателями: обеспечивая надежную и мощную работу.
  • Аудиоусилители: благодаря высокой мощности и низкому уровню искажений.
  • Промышленные приводы: управление серво и шаговыми двигателями.

Рекомендации по применению

  • При проектировании схем с использованием OPA549TG3 важно следить за адекватным охлаждением компонента, так как высокая мощность может привести к нагреву.
  • Рекомендуется использование подходящих радиаторов и обеспечение свободного воздушного потока.
  • Убедитесь, что питающие напряжения находятся в пределах рекомендуемых значений: от 8 В до 60 В.

Основные технические характеристики

  • Тип усилителя: Мощный
  • Количество каналов: 1
  • Скорость нарастания: 9 В/мкс
  • Полоса пропускания: 900 кГц
  • Ток на входе: 100 нА
  • Напряжение смещения на входе: 1 мВ
  • Ток потребления: 26 мА
  • Выходной ток на канал: до 10 А
  • Диапазон питающих напряжений: 8 В - 60 В
  • Рабочая температура: -40°C ~ 85°C
  • Тип крепления: сквозное отверстие
  • Корпус: TO-220-11

Возможные аналоги

  • LM3886T от Texas Instruments: Мощный стереоаудио усилитель.
  • LT1210CT от Analog Devices: Высокомощный операционный усилитель с высоким токовым выходом.
  • OPA541AP от Texas Instruments: Мощный операционный усилитель с аналогичными характеристиками.

Эти данные и рекомендации помогут правильно использовать OPA549TG3 в различных мощных приложениях.
