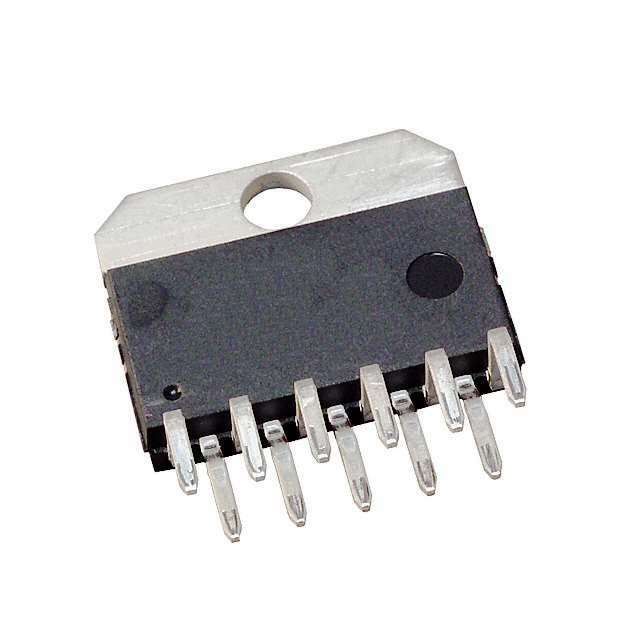

OPA549T

OPA549T от Texas Instruments

Общее описание

OPA549T - это мощный операционный усилитель, разработанный компанией Texas Instruments. Он обеспечивает высокую выходную токовую производительность до 10 А, что делает его идеальным для использования в приложениях, требующих высокого уровня мощности.

Преимущества

• Высокий выходной ток: До 10 А, что обеспечивает гибкость использования в мощных приложениях.
• Широкий диапазон напряжения питания: Поддержка от 8 В до 60 В, что позволяет использовать его в различных системах.
• Защита от перегрева и ограничения тока: Позволяет надежно работать в различных условиях эксплуатации.
• Встроенные функции защиты: Обеспечивает долговечность и надежность в эксплуатации.

Недостатки

• Большие размеры корпуса: Из-за формата TO-220-11 может занимать больше места на печатной плате.
• Требует радиатор: Для функционирования на максимальных условиях необходим радиатор для эффективного отвода тепла.

Типовое использование

• Усиление мощности в аудиосистемах.
• Приводы для двигателей.
• Системы управления мощными электромагнитами.
• Промышленные источники питания и системы управления питанием.

Рекомендации по применению

1. Установка радиатора: Обязательное использование радиатора для предотвращения перегрева.
2. Размещение на плате: Убедитесь, что компоненты установлены таким образом, чтобы циркуляция воздуха поддерживала необходимый теплоотвод.
3. Защита цепи: Используйте дополнительные элементы защиты, чтобы предотвращать повреждения схемы от перегрузки и скачков напряжения.

Основные технические характеристики

• Тип усилителя: Мощный операционный усилитель
• Число цепей: 1
• Скорость нарастания: 9 В/мкс
• Ширина полосы при единичном усилении: 900 кГц
• Ток смещения входа: 100 нА
• Напряжение смещения входа: 1 мВ
• Ток потребления: 26 мА
• Выходной ток на канал: 10 А
• Диапазон питания: 8 В - 60 В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Сквозное отверстие
• Корпус: TO-220-11

Возможные аналоги

1. LM3886 от компании Texas Instruments — Один из наиболее популярных мощных операционных усилителей.
2. LT1210 от компании Analog Devices — Предлагает схожие характеристики при меньшей мощности.
3. TDA7293 от компании STMicroelectronics — Альтернативный мощный усилитель с аналогичными возможностями.

OPA549T от Texas Instruments является мощным операционным усилителем, который подойдет для приложений, требующих высоких токов и надёжной защиты от перегрева и ограничений тока. Это идеальный компонент для построения мощных и эффективных электронных систем.
