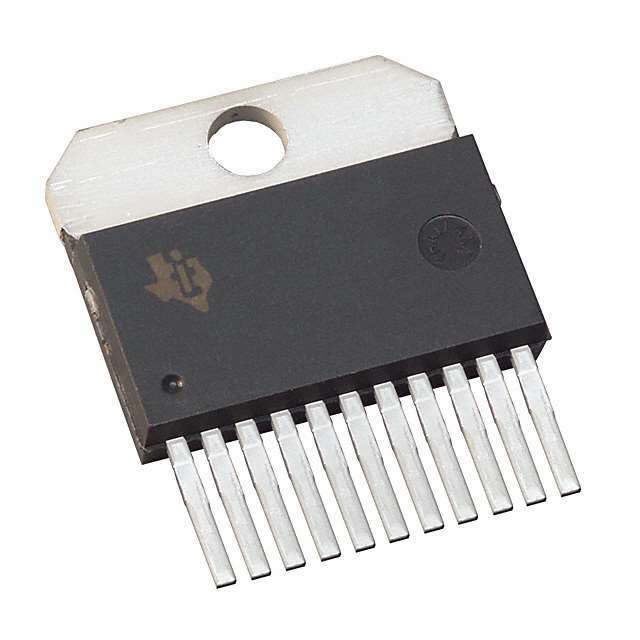

OPA549SG3

Описание OPA549SG3 от Texas Instruments

Общее описание:

OPA549SG3 - это мощный операционный усилитель от Texas Instruments, предназначенный для работы в высокотоковых приложениях, требующих большого диапазона напряжений питания. Этот компонент обеспечивает высокий уровень производительности, который идеально подходит для управления двигателями, аналоговых усилителей в аудиоаппаратуре, источников питания и многих других промышленных приложений.

Преимущества:

• Высокая нагрузочная способность: Способен обеспечивать выходной ток до 10 А.
• Широкий диапазон питания: Поддерживает напряжение питания от 8 В до 60 В.
• Низкий уровень входного шумового напряжения: Подходит для высокоточных применений.
• Защита от перегрева и короткого замыкания: Обеспечивает надежную работу и увеличивает срок службы устройства.
• Нет необходимости в дополнительном охлаждении при работе в нормальных условиях: Экономия на дополнительных компонентах системы охлаждения.

Недостатки:

• Размер и мощность: Требует значительного пространства для размещения и эффективного охлаждения при высоких мощностях.
• Сложность использования: Требует внимательного проектирования схем для обеспечения стабильной работы при больших токах и напряжениях.

Типовое использование:

• Управление электродвигателями.
• Источники подачи сигнала в промышленной электронике.
• Усилители мощности в аудиособорудовании.
• Источники питания и преобразователи.
• Лабораторные источники питания.

Рекомендации по применению:

• Обеспечьте эффективное охлаждение при длительной работе на высокой нагрузке.
• Используйте качественные блоки питания для минимизации шума и обеспечения стабилизированного напряжения.
• Планируйте схему так, чтобы избежать компонентов, которые могут вызвать неполадки при высоких токах.

Основные технические характеристики:

• Тип усилителя: Мощный операционный усилитель.
• Количество каналов: 1
• Скорость нарастания: 9 В/мкс
• Полоса пропускания (Gain Bandwidth Product): 0,9 МГц
• Ток смещения: 100 нА
• Смещение входного напряжения: 1 мВ
• Потребляемый ток: 26 мА
• Выходной ток: до 10 А
• Диапазон напряжений питания: от 8 В до 60 В
• Рабочая температура: от -40°C до +85°C
• Корпус: TO-220-11, Power Package

Возможные аналоги:

• LM675 от Texas Instruments: Операционный усилитель с меньшей выходной мощностью и более низким напряжением питания.
• LT1210 от Analog Devices: Высокоскоростной операционный усилитель с меньшим током и напряжением.
• TDA2050 от STMicroelectronics: Аудиоусилитель средней мощности, применяемый для менее мощных приложений.

OPA549SG3 от Texas Instruments представляет собой идеальное решение для ваших мощных высокотоковых приложений, обеспечивая высокую производительность и надежность.
