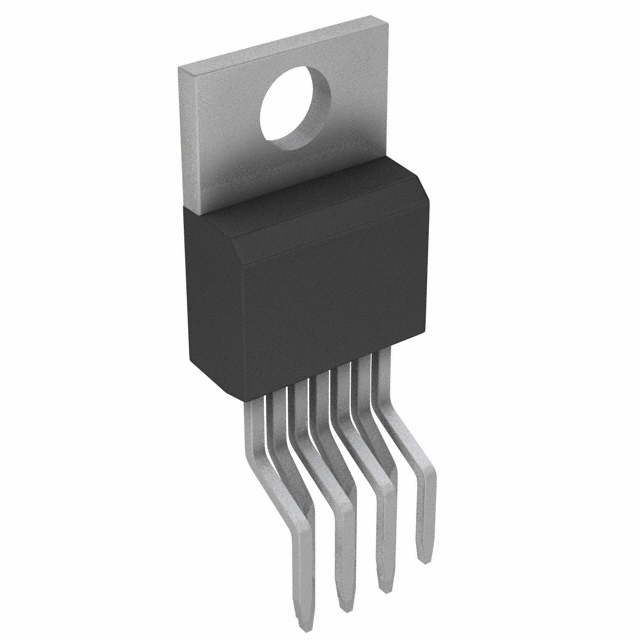

OPA547T

Описание OPA547T от Texas Instruments

Общее описание: OPA547T - это высоконадежный, токовый операционный усилитель общего назначения, разработанный компанией Texas Instruments. Dанный усилитель имеет широкий диапазон входного напряжения и может работать с входным сигналом до 60 В. OPA547T способен обеспечивать выходной ток до 750 мА, что делает его подходящим для широкого спектра применений, включая драйверы и измерительные системы. Устройство упаковано в компактный корпус TO-220-7 с образованными выводами для удобного монтажа.

Преимущества:

• Широкий диапазон входного напряжения (от 8 В до 60 В)
• Высокий выходной ток до 750 мА
• Низкий уровень входного смещения (1 мВ) и входного тока (100 нА)
• Быстрая скорость нарастания выходного сигнала (6 В/мкс)
• Защита от перегрева и перегрузки

Недостатки:

• Ограниченное количество каналов (один канал на устройство)
• Потребление тока на питание до 10 мА, что может быть больше по сравнению с другими операционными усилителями

Типовое использование:

• Линейные усилители в слабосигнальных схемах
• Драйверы моторов и исполнительных механизмов
• Лабораторные измерительные приборы
• Источники питания и стабилизаторы
• Активные фильтры и аналоговые вычислители

Рекомендации по применению:

• Используйте подходящий радиатор для обеспечения эффективного рассеивания тепла
• Обеспечьте качественное соединение выводов для надёжного монтажа
• Рекомендуется использовать в цепях с защитой от перенапряжений для увеличения срока службы

Основные технические характеристики:

• Тип усилителя: общего назначения
• Количество каналов: 1
• Скорость нарастания: 6 В/мкс
• Полоса пропускания продукта при единичном усилении: 1 МГц
• Входной ток смещения: 100 нА
• Входное смещение напряжения: 1 мВ
• Ток потребления: 10 мА
• Выходной ток: до 750 мА
• Диапазон напряжения питания: от 8 В до 60 В
• Рабочая температура: от -40°C до 85°C
• Тип монтажа: выводной (Through Hole)
• Корпус: TO-220-7

Возможные аналоги:

• LM675T от Texas Instruments
• OPA541AP от Burr-Brown (ныне Texas Instruments)
• L272 от STMicroelectronics

OPA547T предлагает отличное сочетание мощности, производительности и стабильности для множества приложений, требующих высокой эффективности и надежности.
