OPA541SM

Описание для OPA541SM от Texas Instruments

Общая информация

OPA541SM — это мощный операционный усилитель от Texas Instruments, предназначенный для использования в приложениях, требующих высокой мощности и точности. Этот усилитель может работать при напряжении питания до 80 В и способен обеспечивать выходной ток до 10 А. Ключевая особенность OPA541SM — высокая линейность и низкий уровень искажений, что делает его идеальным выбором для аудиоусилителей, источников питания и других промышленных приложений.

Преимущества

• Высокий выходной ток: до 10 А
• Широкий диапазон напряжения питания: от 20 В до 80 В
• Низкий уровень искажений: высокое качество звука и сигнала
• Высокая линейность: точность при работе с аналоговыми сигналами
• Низкий уровень смещения на входе: 100 мкВ
• Высокая скорость нарастания сигнала: 10 В/мкс

Недостатки

• Стоимость: более высокая стоимость по сравнению с менее мощными операционными усилителями
• Тепловыделение: требует эффективного охлаждения при работе с высокими нагрузками

Типовое использование

• Аудиоусилители: обеспечивает высокое качество звука и низкий уровень искажений
• Источники питания: стабилизация и управление мощностью
• Промышленные приложения: управление двигателями, системы управления, тестовое оборудование

Рекомендации по применению

1. Охлаждение: учитывайте тепловыделение и обеспечьте адекватное охлаждение, особенно при работе на высоких мощностях.
2. Компоновка схемы: минимизируйте длину соединений для уменьшения паразитных индуктивностей и емкостей.
3. Защита: используйте защитные схемы для предотвращения перегрузок и короткого замыкания.

Основные технические характеристики

• Тип усилителя: мощный операционный усилитель
• Количество каналов: 1
• Скорость нарастания сигнала: 10 В/мкс
• Производительность по полосе пропускания: 1.6 МГц
• Входной смещающий ток: 4 пА
• Входное смещение напряжения: 100 мкВ
• Потребляемый ток: 20 мА
• Выходной ток/канал: 10 А
• Диапазон напряжения питания: 20 В - 80 В
• Рабочая температура: -55°C ~ 125°C
• Монтаж: сквозное отверстие

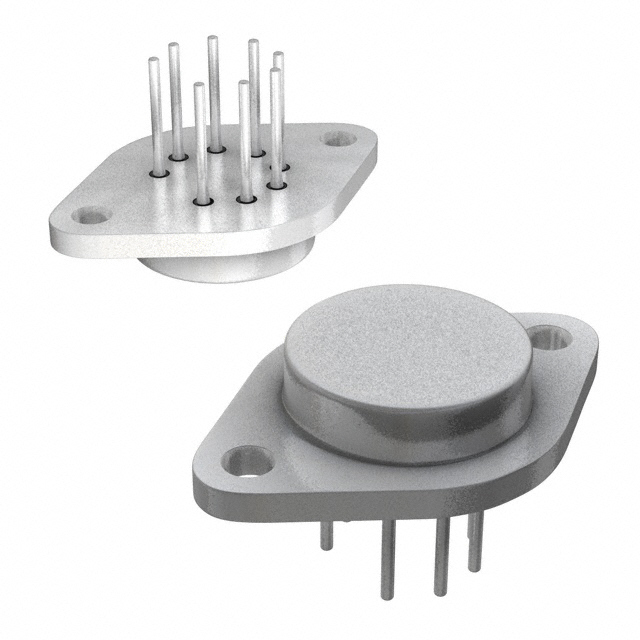

• Корпус: TO-3-8

Возможные аналоги

• LM675: мощный операционный усилитель от Texas Instruments, с меньшими выходными токами и напряжениями
• LT1206: мощный операционный усилитель от Analog Devices
• OPA549: более мощный операционный усилитель от Texas Instruments с похожими характеристиками

Заключение

OPA541SM от Texas Instruments — это высококачественный и мощный операционный усилитель, способный удовлетворить потребности различных высокоточных и мощных приложений. Его характеристики делают его идеальным выбором для аудиоусилителей, источников питания и промышленных применений.
