OPA541BM

Описание для OPA541BM от Texas Instruments

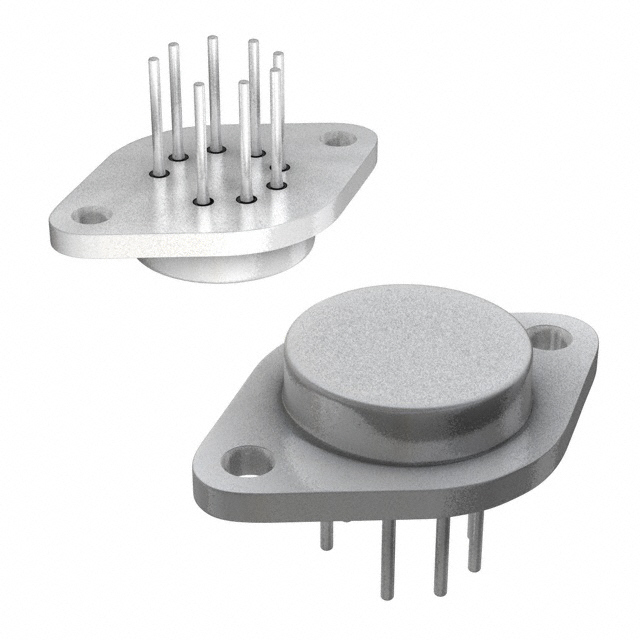

Общее описание OPA541BM - это высокопроизводительный операционный усилитель (ОУ) от Texas Instruments, предназначенный для усиления мощности с низким уровнем искажений. Компонент выполнен в корпусе TO-3-8, что обеспечивает надежное крепление и хорошее тепловыделение. Этот усилитель предназначен для работы в приложениях, требующих высокого уровня выходного тока и широкого диапазона напряжений питания.

Преимущества

• Высокий выходной ток до 10 А
• Широкий диапазон напряжений питания: от ±10 В до ±40 В
• Низкий уровень искажений и шума
• Высокий коэффициент усиления и ширина полосы в 1,6 МГц
• Низкий уровень смещения напряжения на входе

Недостатки

• Возможно недостаточно высокие характеристики для очень высокоскоростных приложений
• Ограничения по рабочей температуре (от -25°C до +85°C)

Типовое использование

• Усилители мощности в аудиосистемах
• Сервоусилители и контроллеры двигателей
• Линейные источники питания
• Преобразователи напряжения

Рекомендации по применению

• Следите за корректным охлаждением элемента для предотвращения перегрева
• Используйте соответствующие радиаторы и другие методы охладжения
• Обеспечьте надежную пайку и крепление компонента в корпусе TO-3-8

Основные технические характеристики

• Тип усилителя: Усилитель мощности
• Количество каналов: 1
• Коэффициент усиления по ширине полосы: 1,6 МГц
• Скорость нарастания выходного сигнала: 10 В/мкс
• Входной ток смещения: 4 пА
• Напряжение смещения на входе: 100 мкВ
• Ток потребления: 20 мА
• Выходной ток на канал: до 10 А
• Диапазон питающего напряжения: ±10 В до ±40 В
• Рабочая температура: от -25°C до +85°C
• Тип корпуса: TO-3-8

Возможные аналоги

• LM12 от National Semiconductor
• PA85 от Apex Microtechnology
• OPA551 от Texas Instruments

Этот описанный компонент идеально подходит для задач, требующих высокой мощности и надежности, и найдет свое применение во многих профессиональных и промышленных системах.
