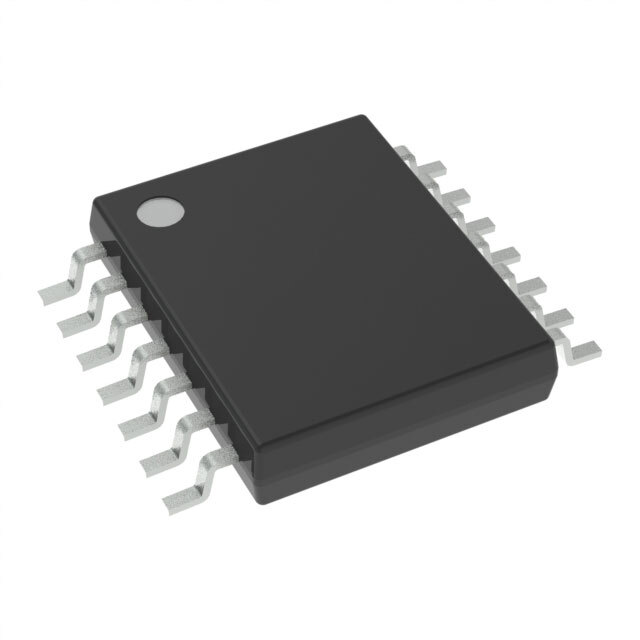

OPA4704EA/2K5

OPA4704EA/2K5 от Texas Instruments

Общее описание

OPA4704 является интегральным микросхемным операционным усилителем с четырехканальной структурой на основе КМОП технологии, разработанным компанией Texas Instruments. Данный усилитель обладает широким набором характеристик, включая низкое потребление энергии, высокую точность и выходы с архитектурой rail-to-rail (от нуля до общей линии питания). Данный продукт поставляется в компактном корпусе TSSOP с 14 выводами.

Преимущества

• Низкое энергопотребление: OPA4704 потребляет всего 160 мкА на каждый из четырех каналов, что делает его отличным для использования в системах с ограниченным энергопотреблением.
• Высокая точность: Благодаря низкому смещению входного напряжения (160 мкВ) и малому входному току (1 пА), OPA4704 обеспечивает высокую точность измерений.
• Rail-to-Rail выходы: Поддержка выходов от нуля до общей линии питания, что позволяет увеличить динамический диапазон на выходе.

Недостатки

• Ограниченная выходная мощность: Максимальный выходной ток на канал составляет только 10 мА, что может быть недостаточно для некоторых применений с высокой нагрузкой.
• Температурный диапазон: Рабочий температурный диапазон от -40°C до 85°C может быть ограничивающим фактором для экстремальных условий эксплуатации.

Типовое использование

• Прецизионные измерительные приборы
• Оборудование для медицинской диагностики
• Усилители сигналов для датчиков
• Портативные устройства
• Автоматическое тестирование и контроль (ATE)

Рекомендации по применению

• Убедитесь, что напряжение питания находится в пределах от 4 В до 12 В для стабильной работы.
• Используйте внешние конденсаторы для фильтрации шумов на шинах питания.
• Соблюдайте правильную топологию печатной платы для минимизации наводок и максимизации производительности устройства.

Основные технические характеристики

• Тип усилителя: КМОП
• Число каналов: 4
• Тип выхода: Rail-to-Rail
• Скорость нарастания: 3 В/мкс
• Производительность по коэффициенту усиления: 3 МГц
• Смещение входного напряжения: 160 мкВ
• Сила входного тока: 1 пА
• Потребляемый ток: 160 мкА (по каждому каналу)
• Выходной ток на канал: 10 мА
• Напряжение питания: 4 В - 12 В
• Рабочий температурный диапазон: -40°C - 85°C
• Корпус: 14-TSSOP (4.40 мм)

Возможные аналоги

• TLV2374 от Texas Instruments
• LMV324 от Texas Instruments
• MCP6004 от Microchip Technology

OPA4704EA/2K5 прекрасно подходит для применения в различных электронных устройствах, требующих высокой точности, низкого потребления энергии и высокого входного сопротивления.
