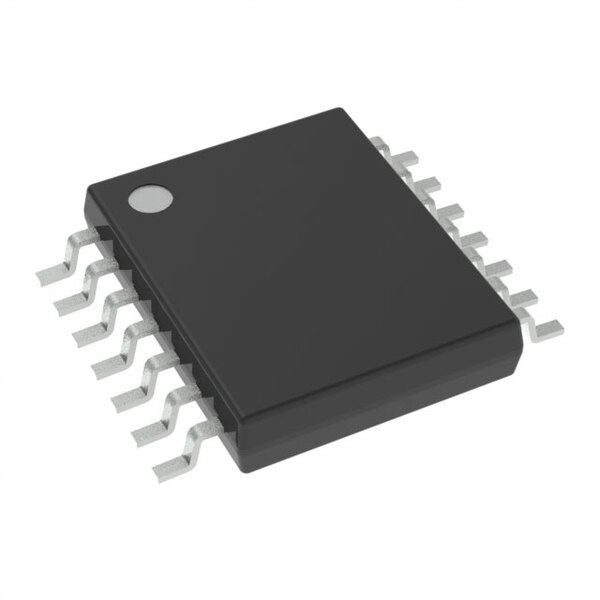

OPA4704EA/250

Описание OPA4704EA/250 от Texas Instruments

Общее описание

OPA4704EA/250 — это высокоточный четырехканальный операционный усилитель на основе CMOS технологии от компании Texas Instruments. Он обеспечивает малый ток смещения входа и низкое напряжение смещения, что делает его идеальным для применения в высокоточных схемах, требующих минимального потребления энергии. Усилитель обладает выходом типа Rail-to-Rail, что позволяет максимизировать динамический диапазон.

Преимущества

• Высокая точность и стабильность: Низкое напряжение смещения и малый ток смещения входа обеспечивают высокую точность и стабильность работы схемы.
• Низкое энергопотребление: Потребляемый ток составляет всего 160 мкА на канал, что делает данный усилитель энергоэффективным решением.
• Вход и выход Rail-to-Rail: Выход типа Rail-to-Rail позволяет использовать весь диапазон питания, что улучшает производительность усилителя в условиях низкого напряжения питания.
• Компактный корпус: Корпус типа TSSOP-14 обеспечивает компактное размещение на печатной плате.

Недостатки

• Ограниченная мощность выхода: Максимальный выходной ток на канал составляет 10 мА, что может быть недостаточным для некоторых высокоэнергетических приложений.
• Ограниченный температурный диапазон: Рабочая температура ограничена диапазоном от -40°C до 85°C, что может быть недостаточным для экстремальных условий.

Типовое использование

• Прецизионные операционные усилители
• Многофункциональные аналоговые интерфейсы
• Поддержка датчиков и измерительных систем
• Усиление низкочастотных сигналов

Рекомендации по применению

• Используйте отдельные керамические конденсаторы для фильтрации питания каждого усилителя.
• Избегайте длинных и извилистых соединений в прототипах для минимизации помех.
• Размещайте чувствительные к шурам компоненты и трассы на расстоянии от усилителя, чтобы избежать инжекции внешних помех.

Основные технические характеристики

• Тип усилителя: CMOS
• Количество каналов: 4
• Тип выхода: Rail-to-Rail
• Скорость нарастания: 3 В/мкс
• Произведение усиления на полосу частот: 3 МГц
• Ток смещения входа: 1 пА
• Напряжение смещения входа: 160 мкВ
• Потребляемый ток: 160 мкА на канал
• Выходной ток на канал: 10 мА
• Диапазон напряжения питания: от 4 В до 12 В
• Рабочий температурный диапазон: от -40°C до 85°C
• Монтаж: Поверхностный монтаж (SMT)
• Корпус: TSSOP-14 (4.40 мм)

Возможные аналоги

• TLV2374-Q1 от Texas Instruments
• OPA4376 от Texas Instruments
• MCP6044 от Microchip Technology

Использование OPA4704EA/250 от Texas Instruments обеспечит надежность и эффективность вашего проекта при минимальном энергопотреблении и максимальной точности.
