OPA4703EA/250

OPA4703EA/250 от Texas Instruments

Общее описание

OPA4703EA/250 – это высокоточный CМОП операционный усилитель с четырьмя каналами от компании Texas Instruments. Этот усилитель отличается низким уровнем входного тока и низким уровнем смещения, что делает его идеальным выбором для различных точных приложений. Он поддерживает работу на одном или двух источниках питания, обеспечивая высокую гибкость использования.

Преимущества

• Высокая точность: Низкий входной ток и низкое входное напряжение смещения позволяют достигать высокой точности измерений.
• Rail-to-Rail выход: Возможность полной амплитуды выходного сигнала увеличивает динамический диапазон.
• Низкое энергопотребление: Ток покоя всего 160 мкА на канал продлевает срок службы батареи.
• Компактный корпус: Поставляется в корпусе 14-TSSOP, что позволяет экономить пространство на печатной плате.

Недостатки

• Ограниченная полоса пропускания: Полоса пропускания составляет 1 МГц, что может быть недостаточно для некоторых высокоскоростных приложений.

Типовое использование

• Аналоговые датчики и детекторы
• Медицинское оборудование
• Точные измерительные системы
• Преобразователи сигналов
• Портативные устройства

Рекомендации по применению

• Убедитесь, что уровни питания находятся в диапазоне, указанном в технических характеристиках (от 4 В до 12 В).
• Используйте соответствующие разъемы и печатные платы для надежного подключения и минимизации шума.
• Следите за температурным режимом эксплуатации устройства (от -40°C до +85°C) для обеспечения стабильной работы.

Основные технические характеристики

• Тип усилителя: CMOS
• Количество каналов: 4
• Тип входа: Rail-to-Rail
• Скорость нарастания: 0.6 В/мкс
• Полоса пропускания при единичном усилении: 1 МГц
• Входной ток смещения: 1 пА
• Входное напряжение смещения: 160 мкВ
• Ток потребления: 160 мкА на канал
• Выходной ток: 10 мА на канал
• Диапазон напряжения питания: 4 В – 12 В
• Температурный диапазон эксплуатации: от -40°C до +85°C
• Тип монтажа: Поверхностный монтаж

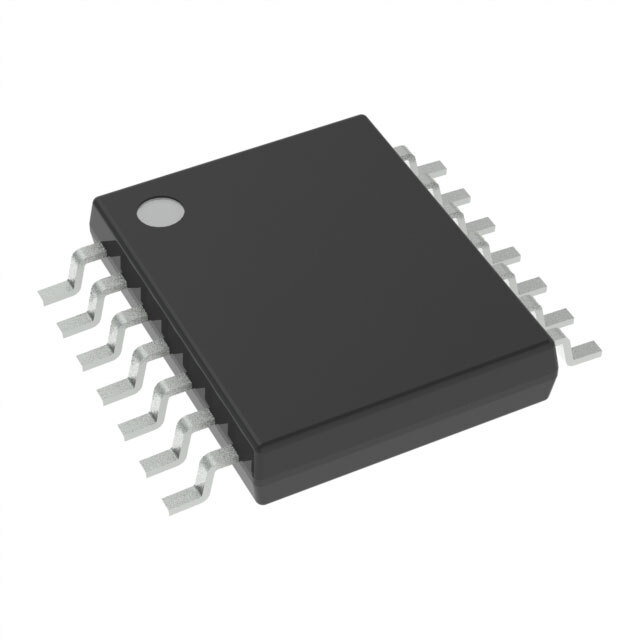

• Корпус: 14-TSSOP (0.173", 4.40 мм)

Возможные аналоги

• OPA4132: Тоже четырехканальный CMOS операционный усилитель с аналогичными характеристиками.
• LT1469: Предлагает аналогичную функциональность с большей полосой пропускания.
• AD8604: Четырехканальный CMOS операционный усилитель с низким энергопотреблением и низким уровнем шума.

OPA4703EA/250 от Texas Instruments – это отличный вариант для разработчиков, нуждающихся в высокоточном, энергосберегающем и компактном операционном усилителе для разнообразных приложений.
