OPA455EVM от Texas Instruments

Общее описание

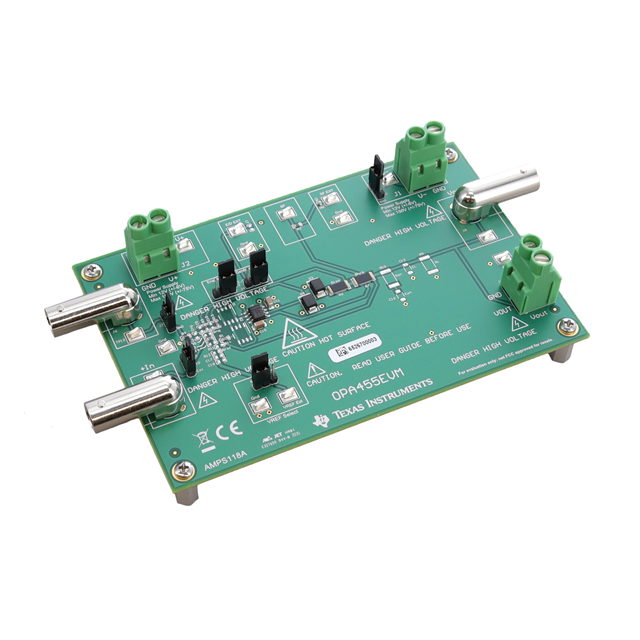

OPA455EVM — это отладочная плата (Evaluation Module) для высоковольтного операционного усилителя OPA455 от Texas Instruments. Этот усилитель поддерживает диапазон питающих напряжений от ±6 В до ±75 В при однополярном питании и до ±150 В при двуполярном питании. OPA455 характеризуется высокой выходной амплитудой, низким уровнем шумов и отличной стабильностью, что делает его идеальным для применения в разнообразных системах управления и измерениях.

Преимущества

• Высокое выходное напряжение: Поддерживает до ±150 В, что делает его идеальным для высоковольтных приложений.
• Широкая полоса пропускания: 6.5 МГц обеспечивает высокую скорость отклика.
• Высокий ток выхода: До 45 мА, что позволяет управлять нагрузками с низким импедансом.
• Скорость нарастания: 32 В/мкс для быстрых переходных процессов.

Недостатки

• Цена: Относительно высокая стоимость по сравнению с низковольтными аналогами.
• Потребление тока: Потребляет до 3.2 мА, что может быть значительным для батарейных приложений.

Типовое использование

• Системы управления: Идеален для использования в системах управления двигателями и приводами.
• Медицинские приборы: Применяется в медицинской электронике для точных измерений.
• Промышленные измерительные системы: Широкий диапазон питающих напряжений позволяет использовать его в измерительных приборах.

Рекомендации по применению

• Охлаждение: Обеспечьте достаточное охлаждение для работы при высоких напряжениях, чтобы избежать перегрева.
• Фильтрация питания: Используйте декадные фильтры электропитания для минимизации шума.
• Защита: Применяйте защитные схемы от перенапряжения, особенно в системах с привязкой сигнальных уровней.

Основные технические характеристики

• Количество каналов: 1
• Тип усилителя: Универсальный
• Выходной ток: 45 мА
• Потребляемый ток: 3.2 мА (главный IC)
• Диапазон питающих напряжений: ±6 В ~ ±75 В или 12 В ~ 150 В при однополярном питании
• Полоса пропускания: 6.5 МГц (-3dB)
• Скорость нарастания: 32 В/мкс

Возможные аналоги

• OPA462: Широковолновой усилитель с высоким диапазоном выходных напряжений.
• OPA547: Усилитель с промежуточным уровнем выходного напряжения и высоким током выхода.

OPA455EVM от Texas Instruments представляет собой мощный инструмент для инженеров, занимающихся разработкой высоковольтной электроники, предоставляющий все необходимые ресурсы для быстрого и эффективного тестирования и отладки.
