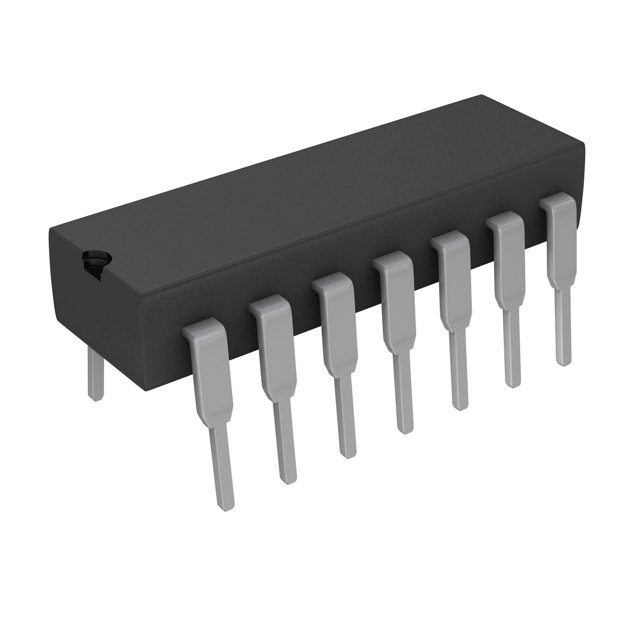

OPA4228PA

Описание компонента: OPA4228PA от Texas Instruments

Общее описание

OPA4228PA - это высокопроизводительный операционный усилитель общего назначения от компании Texas Instruments. Он предоставляет четыре усилительных канала, каждый из которых помещен в одном корпусе 14-DIP (0.300", 7.62mm). Этот операционный усилитель характеризуется высокой точностью, широкой полосой пропускания и низким уровнем шума, что делает его идеальным для различных приложений, требующих высококачественного усиления.

Преимущества

• Высокая точность: Низкое напряжение смещения входа (10 µV) гарантирует минимальные ошибки усиления.
• Широкая полоса пропускания: Продукт усиления полосы пропускания составляет 33 МГц.
• Низкий уровень шума: Обеспечивает превосходные характеристики в условиях низкого уровня сигналов.
• Низкий входной ток смещения: Входной ток смещения составляет всего 2.5 нА.
• Высокие значения быстродействия: Скорость нарастания составляет 11 В/мкс, что обеспечивает быструю реакцию на изменения входного сигнала.

Недостатки

• Относительно высокий ток потребления (3.7 мА на канал), что может быть критичным для автономных или энергоэффективных приложений.
• Максимальная температура эксплуатации ограничена значением 85°C, что может быть недостаточно для некоторых промышленных сред.

Типовое использование

OPA4228PA находит широкое применение в следующих областях:

• Прецизионные измерительные системы.
• Медицинское оборудование.
• Специализированные аудиосистемы.
• Оборудование для тестирования и анализа.
• Автоматизация и контроль промышленных процессов.

Рекомендации по применению

• Питание: Убедитесь, что подаете на чип стабильное питание в диапазоне от 5 В до 36 В.
• Фильтрация питания: Используйте конденсаторы для фильтрации питания, чтобы минимизировать шум.
• Тепловые условия: Рассмотрите систему охлаждения в узких температурных диапазонах, чтобы поддерживать стабильность работы усилителя.
• Интерфейсы и подключения: Применяйте высококачественные соединения для минимизации шумов и помех.

Основные технические характеристики

• Тип усилителя: общего назначения.
• Количество каналов: 4.
• Полоса пропускания: 33 МГц.
• Скорость нарастания: 11 В/мкс.
• Входной ток смещения: 2.5 нА.
• Входное офсетное напряжение: 10 µВ.
• Ток потребления: 3.7 мА (на канал).
• Выходной ток на канал: 45 мА.
• Диапазон напряжения питания: от 5 В до 36 В.
• Температурный диапазон рабочий: от -55°C до 85°C.
• Тип корпуса: 14-DIP.

Возможные аналоги

• LT1014 от Analog Devices: четвёрной прецизионный операционный усилитель с аналогичными характеристиками.
• LM324 от Texas Instruments: высококачественный операционный усилитель с четырьмя каналами в корпусе DIP.
• MC34074 от ON Semiconductor: высокопроизводительный операционный усилитель с четырьмя каналами.

OPA4228PA от Texas Instruments - это мощный инструмент для инженеров, требующих прецизионного усиления с низким уровнем шума и высоким быстродействием.
