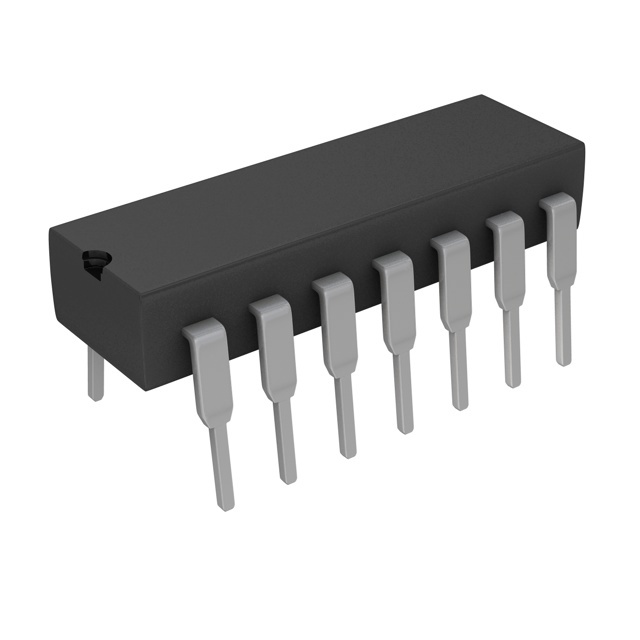

OPA4227PA

Описание OPA4227PA от Texas Instruments

OPA4227PA — это операционный усилитель общего назначения с низким уровнем шума и высокой точностью, снабженный четырьмя независимыми усилительными контурами. Этот усилитель разработан для использования в системах, требующих высокой производительности и точности сигнала.

Общие характеристики:

• Производитель: Texas Instruments
• Модель: OPA4227PA
• Тип: Операционный усилитель общего назначения
• Количество усилительных контуров: 4
• Корпус: 14-DIP (0.300", 7.62 мм)

Преимущества:

1. Низкий уровень шума: OPA4227PA имеет минимальный уровень шума, что делает его идеальным для приложений, требующих высокой точности сигнала.
2. Высокая точность: Малые значения входного смещения и низкий входной ток смещения способствуют высокой точности работы.
3. Широкий диапазон напряжений питания: Поддержка диапазона от 5 В до 36 В.
4. Скорость нарастания: Возможность быстрого изменения выходного сигнала при изменении входного.

Недостатки:

1. Потребляемая мощность: Для некоторых приложений текущий уровень потребления может быть значительным.
2. Корпус DIP: Может ограничивать использование в компактных или SMD-приложениях.

Типовое использование:

1. Прецизионные измерительные системы
2. Системы сбора данных
3. Медицинское оборудование
4. Аудио-трактовые усилители
5. Автоматизированные тестовые системы

Рекомендации по применению:

1. Фильтрация питания: Для снижения шума и улучшения стабильности рекомендуется устанавливать конденсаторы фильтрации на питание.
2. Защита входных цепей: Защищайте входные цепи от возможных перегрузок для повышения долговечности.
3. Термическое управление: Физическое размещение может влиять на характеристики, рекомендуется обеспечение хорошего термического управления.

Основные технические характеристики:

• Скорость нарастания: 2.3 В/мкс
• Продукт пропускной способности по усилению: 8 МГц
• Входной ток смещения: 2.5 нА
• Напряжение входного смещения: 10 мкВ
• Потребляемый ток: 3.7 мА на усилительный контур
• Выходной ток: 45 мА
• Диапазон питающих напряжений: 5 В – 36 В
• Температурный диапазон эксплуатации: -40°C ~ 85°C

Возможные аналоги:

1. OPA4277PA
2. LM324N (с более низкими характеристиками)
3. TL084CN

OPA4227PA представляет собой отличный выбор для широкого спектра высокоточных и малошумных приложений, предлагая баланс между производительностью и простотой использования.
