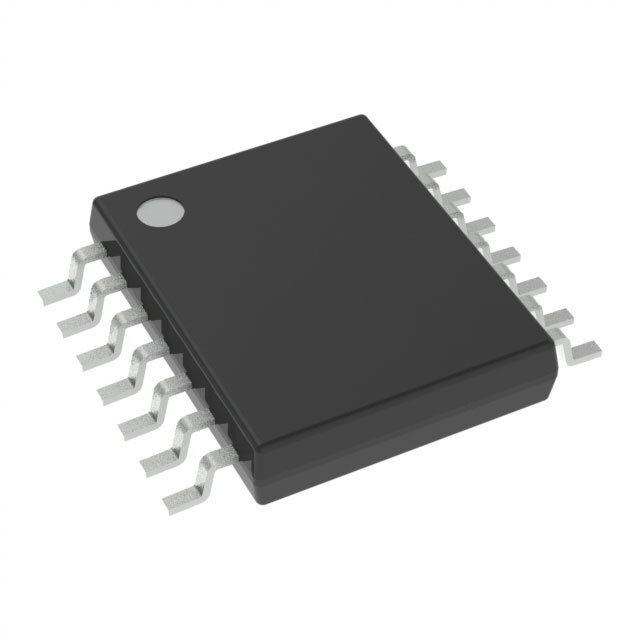

OPA4140AIPW

Описание для OPA4140AIPW от Texas Instruments

Общее описание

OPA4140AIPW — это высоконадежный низковольтный четырехканальный операционный усилитель с входом на основе J-FET (Junction Field-Effect Transistor) производства компании Texas Instruments. Этот компонент спроектирован для обеспечения низкого уровня дрейфа напряжения смещения и потребления тока, а также высокой скорости нарастания выходного сигнала, что делает его идеальным для прецизионных измерительных и контрольных систем.

Преимущества

• Низкий уровень дрейфа: Минимизирует нежелательные сдвиги в сигнале, что повышает точность измерений.
• Высокая скорость нарастания: Способствует быстрому отклику системы на быстроизменяющиеся входные сигналы.
• Широкий диапазон питающих напряжений: Удобен для использования в разнообразных схемах питания.
• Малый входной ток: Уменьшает влияние на измеряемые сигналы и обеспечивает высокую точность.
• Rail-to-Rail выход: Обеспечивает максимальную динамику выходного сигнала.

Недостатки

• Высокая стоимость: Может быть дороже аналогов при массовом производстве.
• Чувствительность к электростатическим разрядам: Требует осторожного обращения и использования антистатических средств.

Типовое использование

• Прецизионные измерительные системы
• Медицинское оборудование
• Промышленные контрольные системы
• Усилители датчиков
• Аналого-цифровые преобразователи

Рекомендации по применению

• Используйте качественные конденсаторы для фильтрации питающего напряжения, чтобы минимизировать шум и помехи.
• Обеспечьте хорошее тепловое отведение для исключения перегрева компонента.
• При проектировании платы учитывайте разводку, чтобы минимизировать влияние индуктивных и емкостных помех.

Основные технические характеристики

• Тип усилителя: J-FET
• Количество каналов: 4
• Выход: Rail-to-Rail
• Скорость нарастания (Slew Rate): 20 В/мкс
• Производительность по полосе пропускания (Gain Bandwidth Product): 11 МГц
• Ток смещения на входе (Input Bias Current): 0.5 пА
• Смещение напряжения на входе (Input Offset Voltage): 30 мкВ
• Потребляемый ток (Current - Supply): 1.8 мА (на канал)
• Выходной ток на канал (Current - Output / Channel): 36 мА
• Диапазон питающего напряжения: 4.5 В до 36 В
• Рабочая температура: -40°C ~ 125°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: 14-TSSOP (ширина 4.40 мм)

Возможные аналоги

• OPA4040 от Texas Instruments
• TL084 от Texas Instruments
• AD822 от Analog Devices

Заключение

OPA4140AIPW — это мощный и надежный четырехканальный операционный усилитель с рядом преимуществ, таких как низкий уровень дрейфа и высокий Slew Rate. Он идеально подходит для использования в высокоточных измерительных и контрольных системах.
