OPA4131PJ

Описание для OPA4131PJ от Texas Instruments

Общее описание

OPA4131PJ — это высококачественный операционный усилитель с J-FET входом, включающий четыре канала в одном корпусе. Этот микросхемный усилитель отличается высокой скоростью нарастания выходного сигнала и широким диапазоном напряжения питания, что делает его универсальным для различных применений.

Преимущества

• Высокая скорость нарастания сигнала (Slew Rate): 10В/мкс, что обеспечивает быстрый отклик на изменяющиеся входные сигналы.
• Широкий диапазон напряжения питания: от 9В до 36В, позволяющий использовать усилитель в различных системах.
• Низкий ток смещения на входе: 50 пА, минимизирующий нежелательные смещения и обеспечивающий высокую точность.
• Высокая широкополосность (Gain Bandwidth Product): 4 МГц, что делает возможным работу на высоких частотах.

Недостатки

• Ограниченная выходная способность: максимальный выходной ток на канал — 25 мА, что может быть недостаточно для некоторых приложений.

Типовое использование

• Прецизионные измерительные системы
• Медицинские приборы
• Операционные усилители для аудиоаппаратуры
• Системы сбора данных

Рекомендации по применению

• Для достижения наилучших результатов рекомендуется использовать качественные блоки питания с минимальным уровнем шумов.
• Учитывайте ограничения по току на выходе и при необходимости применяйте внешние буферные каскады.

Основные технические характеристики

• Тип операционного усилителя: J-FET
• Количество каналов: 4
• Скорость нарастания: 10 В/мкс
• Широкополосность (Gain Bandwidth Product): 4 МГц
• Ток смещения на входе: 50 пА
• Напряжение смещения на входе: 1.5 мВ
• Ток потребления: 1.5 мА на канал
• Выходной ток на канал: 25 мА
• Диапазон напряжения питания: от 9 В до 36 В
• Рабочая температура: от -40°C до +85°C

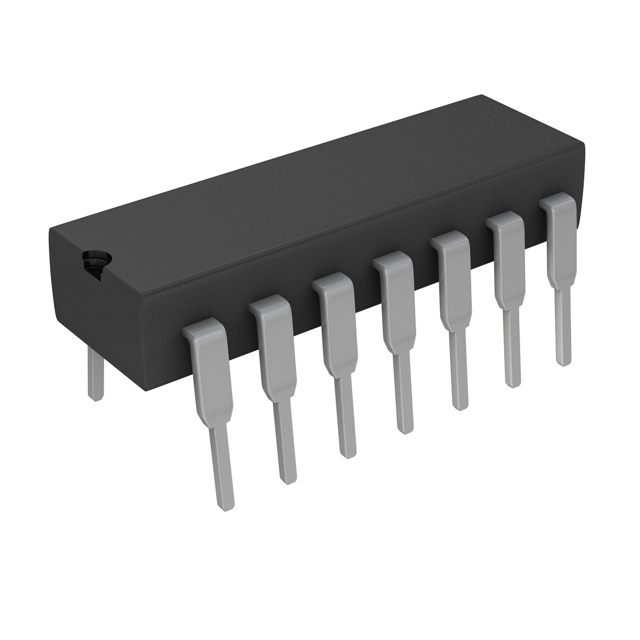

• Корпус: 14-DIP (0.300", 7.62 мм)
• Тип монтажа: сквозное отверстие (Through Hole)

Возможные аналоги

• TL074 от Texas Instruments — еще один 4-канальный J-FET операционный усилитель, предлагающий более низкую стоимость при схожих характеристиках.
• MC33274 от ON Semiconductor — J-FET операционный усилитель с меньшим током потребления.

OPA4131PJ является отличным выбором для приложений, требующих высокой точности и скорости отклика, в частности, в измерительных и медицинских устройствах.
