Описание для OPA404AG от Texas Instruments

Общее описание

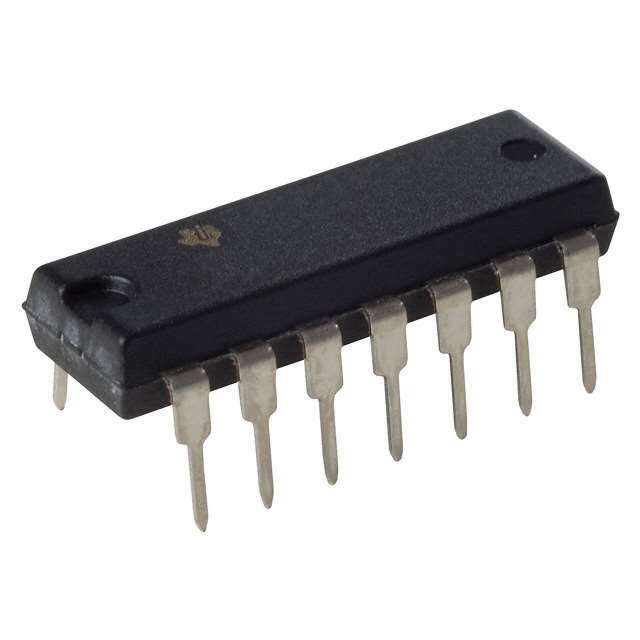

OPA404AG является высокоточным четырехканальным операционным усилителем общего назначения, выпускаемым компанией Texas Instruments. Он предназначен для использования в различных аналоговых схемах, требующих высокой точности и стабильности параметров. Устройство обладает высокими характеристиками по низкому токовому смещению и высокому быстродействию.

Преимущества

• Высокая точность: низкое входное смещение напряжения (260 µВ) и низкий входной ток смещения (1 пА) делают его идеальным для прецизионных приложений.
• Высокое быстродействие: скорость нарастания выходного сигнала 35 В/мкс и ширина полосы усиления составляет 6.4 МГц.
• Четыре канала: обеспечивает интеграцию нескольких операционных усилителей в одном корпусе, что экономит место на печатной плате.

Недостатки

• Узкий температурный диапазон: от -25°C до 85°C, что ограничивает его применение в экстремальных температурах.
• Требуется двухполярное питание: минимальное напряжение питания составляет 10 В, а максимальное – 36 В.

Типовое использование

• Прецизионные аналоговые вычисления
• Высокоточные датчики и измерительные системы
• Усилители сигналов низкого уровня
• Активные фильтры
• Медицинское оборудование, требующее высоких характеристик аналоговой обработки

Рекомендации по применению

Для достижения оптимальной производительности следует придерживаться следующих рекомендаций:

1. Питание: Используйте стабилизированные источники питания для минимизации шумов и ошибок.
2. Конфигурация схемы: Корректно проектируйте схемы для минимизации дополнительных источников смещения и дрейфа.
3. Монтаж: Следует избегать нагревания устройства во время пайки, так как высокие температуры могут негативно сказаться на его характеристиках.

Основные технические характеристики

• Тип усилителя: Операционный усилитель общего назначения
• Количество каналов: 4
• Наклон фронта (Slew Rate): 35 В/мкс
• Ширина полосы усиления (Gain Bandwidth Product): 6.4 МГц
• Входной ток смещения (Input Bias Current): 1 пА
• Входное смещение напряжения (Input Offset Voltage): 260 мкВ
• Ток питания (Supply Current): 9 мА (на один канал)
• Напряжение питания (Voltage Supply Span): от 10 до 36 В
• Рабочая температура: от -25°C до 85°C
• Тип корпуса: 14-CDIP (0.300", 7.62 мм)
• Монтаж: Сквозное отверстие (Through Hole)

Возможные аналоги

• OPA404AP от Texas Instruments
• TL074CN от Texas Instruments
• LM324N от Texas Instruments

OPA404AG является превосходным выбором для разработки высокоточных аналоговых схем благодаря своим характеристикам высокой точности и быстродействия.
