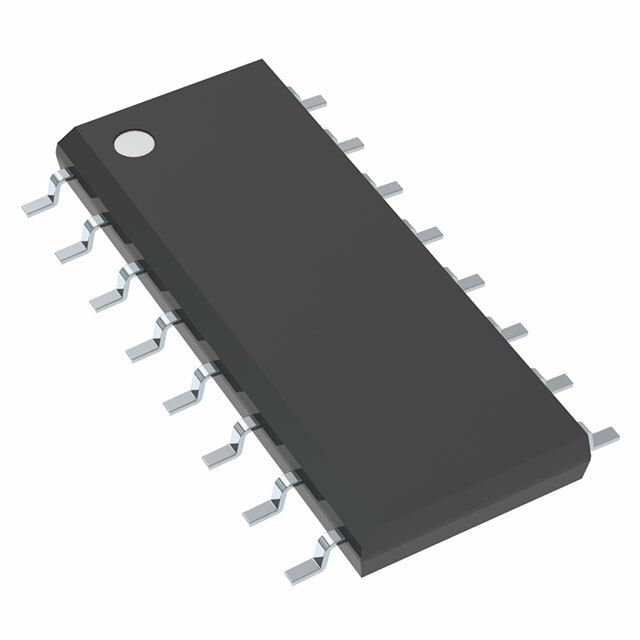

OPA3690ID

OPA3690ID от Texas Instruments

Общее описание

OPA3690ID — это высокоскоростной операционный усилитель с напряжительной обратной связью, разработанный компанией Texas Instruments. Он оснащен тремя встроенными схемами и предназначен для работы в диапазоне температур от -40°C до 85°C. OPA3690ID отличается высокой скоростью нарастания выходного сигнала (1800 В/мкс) и широким полосным диапазоном (500 МГц), что делает его идеальным для применения в высокочастотных аналоговых системах.

Преимущества

• Высокая скорость нарастания сигнала: 1800 В/мкс обеспечивает быструю реакцию на входные сигналы.
• Широкий полосной диапазон: 500 МГц позволяет использовать усилитель в высокочастотных применениях.
• Дифференциальный выход: обеспечивает низкий уровень шума и высокую точность.
• Три схемы в одном корпусе: позволяет компактное размещение на плате.

Недостатки

• Высокое потребление тока: 16.5 мА на схему, что может потребовать более мощного источника питания.
• Относительно высокое входное смещение напряжения: 1 мВ, что может потребовать дополнительных корректировочных мер в критических приложениях.

Типовое использование

• Системы передачи данных на высокой скорости
• Видеопроцессоры
• Радиочастотные и телевизионные приемники
• Высокоскоростные системы связи
• Медицинские приборы для обработки сигналов

Рекомендации по применению

• Убедитесь в наличии стабильного источника питания в диапазоне от 5 В до 12 В.
• Используйте согласующие резисторы и конденсаторы для минимизации шума и повышения стабильности.
• Обеспечьте правильное размещение и трассировку на печатной плате для минимизации паразитных эффектов.

Основные технические характеристики

• Тип усилителя: Операционный усилитель с напряжительной обратной связью
• Количество схем: 3
• Тип выхода: Дифференциальный
• Скорость нарастания: 1800 В/мкс
• Произведение коэффициента усиления на полосу пропускания: 300 МГц
• Ширина полосы (-3 дБ): 500 МГц
• Ток смещения на входе: 5 µА
• Смещение напряжения на входе: 1 мВ
• Потребляемый ток: 16.5 мА на схему
• Ток на выходе (канал): 190 мА
• Диапазон напряжения питания: от 5 В до 12 В
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Поверхностный монтаж
• Корпус: 16-SOIC (0.154", 3.90 мм ширина)

Возможные аналоги

• OPA2677ID: также высокоскоростной операционный усилитель от Texas Instruments с похожими характеристиками.
• LMH6629: усилитель с высокой скоростью нарастания и широким полосным диапазоном от Texas Instruments.

Заключение

OPA3690ID представляет собой отличное решение для высокоскоростных и высокочастотных приложений. Благодаря своим характеристикам и преимуществам, он найдет применение в различных областях, требующих быстрой и точной обработки сигналов.
