Описание OPA2277AIDRMT от Texas Instruments

Общее описание

OPA2277AIDRMT — это высокоточный операционный усилитель общего назначения от Texas Instruments, предлагающий отличные эксплуатационные характеристики. Этот компонент сочетает высокую точность, низкий уровень шума и высокую стабильность, что делает его идеальным выбором для различных высокоточных и чувствительных к шуму приложений.

Преимущества

• Высокая точность: Низкий уровень смещения и дрейфа обеспечивает высокую точность измерений.
• Низкий уровень шума: Подавление шума делает этот усилитель идеальным для усиления слабых сигналов.
• Широкий диапазон напряжений питания: Поддерживает напряжения питания от 4 В до 36 В, что делает его универсальным для различных применений.
• Двойная конструкция: В одном корпусе содержатся два усилителя, что экономит место на плате.

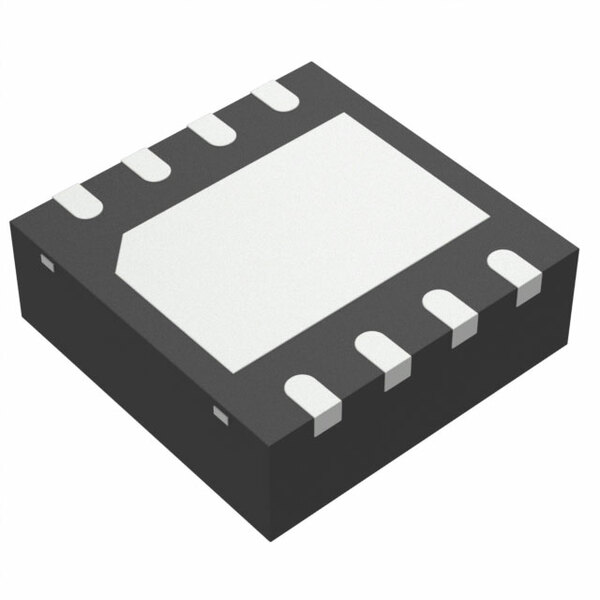

• Поверхностный монтаж: Компактный корпус 8-VSON (4x4) с теплоотводящей подложкой подходит для поверхностного монтажа.

Недостатки

• Стоимость: Высокая точность и стабильность могут повлиять на стоимость по сравнению с более простыми усилителями.
• Требования к охлаждению: Для длительной надежности и оптимальной работы может потребоваться эффективное управление теплом.

Типовое использование

• Медицинские приборы и оборудование
• Системы управления промышленными процессами
• Высокоточные измерительные приборы
• Аудиотехника
• Усилители для датчиков и интерфейсов

Рекомендации по применению

• Рекомендуется использовать качественные компоненты для фильтрации и стабилизации питания, чтобы минимизировать влияние шумов и пульсаций на работу усилителя.
• Важно обеспечить надлежащий тепловой режим для длительной работы устройства.
• При проектировании платы следует учитывать требования к разводке и экранированию для минимизации электромагнитных помех.

Основные технические характеристики

• Тип усилителя: Общего назначения
• Количество усилителей: 2
• Скорость нарастания: 0.8 В/мкс
• Полоса пропускания по ед. усилению: 1 МГц
• Ток смещения на входе: 4 нА
• Напряжение смещения на входе: 35 мкВ
• Ток потребления: -
• Максимальный выходной ток: 35 мА
• Диапазон напряжения питания: 4 В - 36 В
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Поверхностный монтаж
• Корпус: 8-VSON (4x4)

Возможные аналоги

• OPA2277PA от Texas Instruments
• AD8676ARZ от Analog Devices
• LT1469CDD#PBF от Analog Devices

Этот компонент, благодаря своим высоким техническим характеристикам, является идеальным выбором для проектов, требующих высокой точности и надежности.
