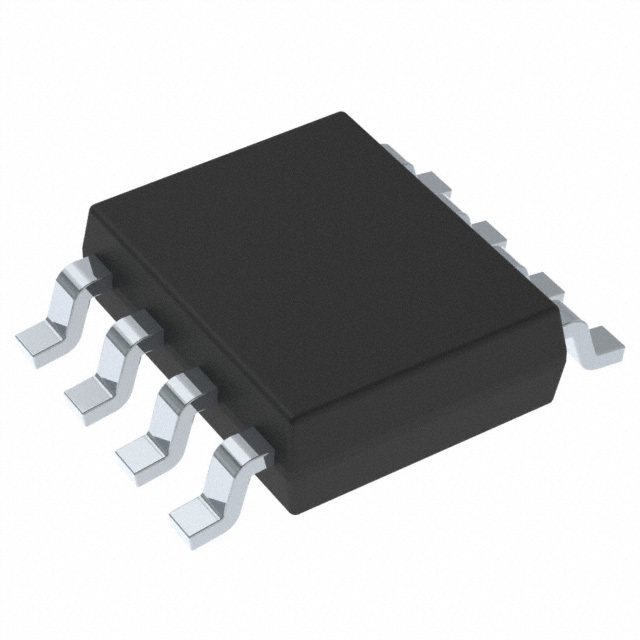

OPA2211AIDDA

Описание OPA2211AIDDA

Общее описание

OPA2211AIDDA от Texas Instruments — это высокоточный операционный усилитель общего назначения с широкой полосой пропускания и низким уровнем шума. Усилитель представляет собой двухканальное устройство, обеспечивающее высокую производительность для различных приложений, требующих высокой точности и стабильности.

Преимущества

• Высокая точность: Низкое входное смещение напряжения и низкий уровень шума делают его идеальным для точных измерений.
• Широкий диапазон напряжения питания: Подходит для работы в самых различных схемах с различным диапазоном напряжений.
• Высокая скорость нарастания: Обеспечивает быстрый отклик на входной сигнал.
• Rail-to-Rail выход: Полное использование диапазонов питания для максимальной гибкости применений.

Недостатки

• Стоимость: Высокая производительность и точность увеличивают стоимость по сравнению с менее точными усилителями.
• Тепловыделение: При высоких нагрузках может потребоваться дополнительное охлаждение.

Типовое использование

• Прецизионные измерительные системы
• Устройства обработки сигналов
• Медицинское оборудование
• Оборудование для тестирования и измерений
• Автомобильная электроника
• Аудиофильские системы

Рекомендации по применению

• Печатная плата: Для обеспечения стабильной работы рекомендуется размещать OPA2211AIDDA как можно ближе к источникам сигналов и использовать правильную разводку печатной платы для минимизации шума.
• Экранирование: Используйте экранирование в схемах, где критично низкий уровень шума.
• Теплоотвод: При высоких температурах или больших нагрузках рекомендуется использовать теплоотводы для предотвращения перегрева.

Основные технические характеристики

• Тип усилителя: Операционный усилитель общего назначения
• Количество каналов: 2
• Тип выхода: Rail-to-Rail
• Скорость нарастания: 27 В/мкс
• Полоса пропускания по усилению: 80 МГц
• Ток смещения на входе: 60 нА
• Смещение напряжения на входе: 30 мкВ
• Потребляемый ток (на канал): 3,6 мА
• Ток нагрузки (на канал): 45 мА
• Диапазон питания (мин.): 4.5 В
• Диапазон питания (макс.): 36 В
• Рабочая температура: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 8-SO PowerPad (3,90 мм)

Возможные аналоги

• LT6011 от Analog Devices: Высокоточный операционный усилитель с низким уровнем шума.
• OPA211 от Texas Instruments: Одноканальный высокоточныый операционный усилитель.
• ADA4522-1 от Analog Devices: Прецизионный операционный усилитель с ультранизким уровнем шума и входным смещением.

Используйте OPA2211AIDDA от Texas Instruments для разработки высокоточных систем, требующих надежного и стабильного сигнального усиления.
