OPA2171MDCUTEP

Описание для OPA2171MDCUTEP от Texas Instruments

Общее описание

OPA2171MDCUTEP — это двухканальный операционный усилитель общего назначения производства Texas Instruments. Этот компонент характеризуется малым энергопотреблением и низким уровнем смещения, что делает его идеальным выбором для широкого спектра применений в аналоговых схемах. Операционный усилитель обеспечивает работу в диапазоне напряжений питания от 4.5 до 36 В и имеет широкий температурный диапазон от -55°C до 125°C.

Преимущества

• Низкий уровень энергопотребления: минимальная нагрузка на энергосистему устройства.
• Низкий уровень входного тока смещения: минимизация ошибок в точных измерительных системах.
• Широкий диапазон напряжений питания: гибкость в различных схемах и системах.
• Широкий диапазон рабочих температур: подходит для использования в экстремальных условиях.

Недостатки

• Максимальный выходной ток: ограничен до 25 мА, что может быть недостаточно для некоторых применений.

Типовое использование

• Усиление аналоговых сигналов в системах управления.
• Усиление сигнала в датчиках и системах измерения.
• Применение в медицинском оборудовании и приборах.

Рекомендации по применению

• Используйте подходящие компоненты для фильтрации питания для уменьшения шума.
• При проектировании схемы учитывайте максимальный выходной ток в 25 мА.
• Для достижения лучшей производительности используйте высокоточные резисторы и конденсаторы.

Основные технические характеристики

• Тип усилителя: Операционный усилитель общего назначения
• Количество каналов: 2
• Тип выхода: Rail-to-Rail
• Скорость нарастания: 1.5 В/мкс
• Полоса пропускания по коэффициенту усиления: 3 МГц
• Входной ток смещения: 8 пА
• Напряжение смещения: 250 мкВ
• Потребляемый ток: 475 мкА (на каждый канал)
• Максимальный выходной ток: 25 мА
• Диапазон питающих напряжений: 4.5 В - 36 В
• Рабочий температурный диапазон: -55°C ~ 125°C
• Тип монтажа: Поверхностный монтаж

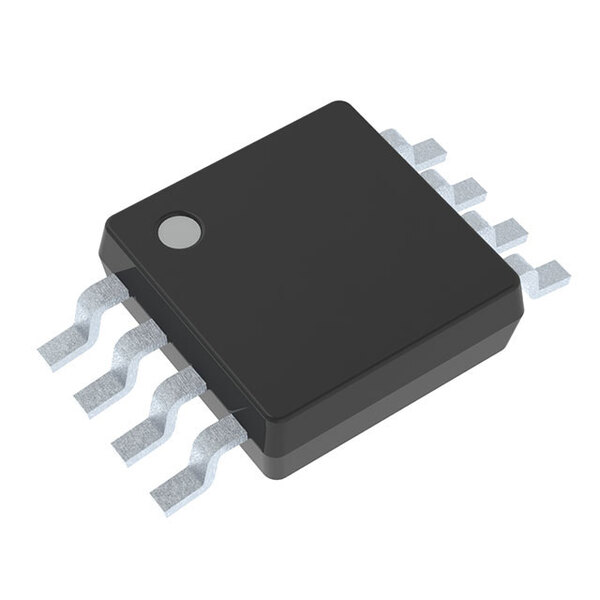

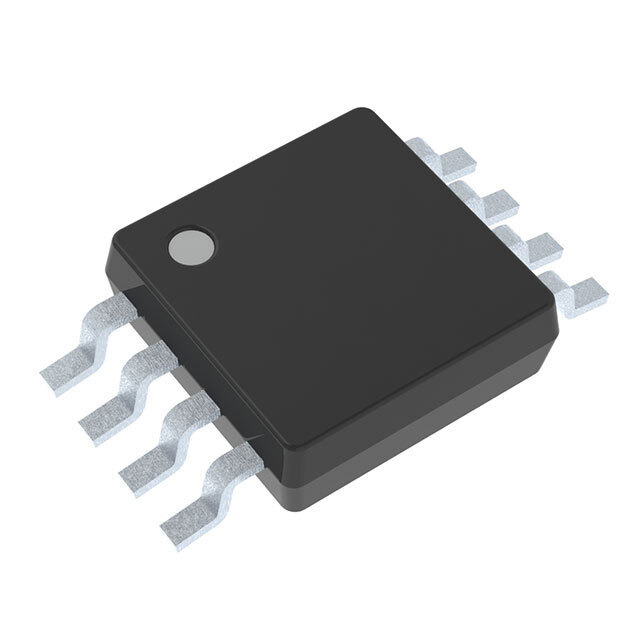

• Корпус: 8-VSSOP (ширина 2.30 мм)
• Упаковка: Tape & Reel (TR), Cut Tape (CT), Digi-Reel®

Аналоги

• OPA2172
• LTC6078 от Analog Devices
• MCP6002 от Microchip Technology

OPA2171MDCUTEP от Texas Instruments — это высокоэффективный и надежный операционный усилитель, который подходит для множества приложений в современных аналоговых схемах.
