OP484FPZ от Analog Devices

Общее описание

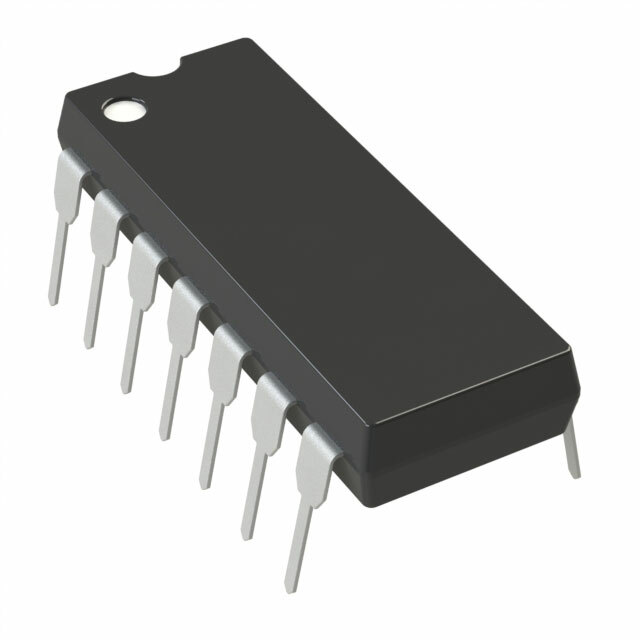

OP484FPZ – это высокопроизводительный четырехканальный операционный усилитель (ОУ) с низким уровнем шума и мощностью от производителя Analog Devices. Этот ОУ представлен в компактном PDIP корпусе и предназначен для применения в большинстве аналоговых систем, где требуется высокое качество сигнала и низкий уровень искажений. OP484FPZ идеально подходит для задач, связанных с минимальными уровнями шумов и малым входным током.

Преимущества

• Низкий уровень шума: Подходит для приложений, требующих высокого качества сигнала.
• Высокая скорость нарастания сигнала: Обеспечивает быстрое реагирование на изменения сигнала.
• Широкий диапазон напряжений питания: Удобен для различных режимов питания.
• Работа при экстремальных температурах: Может использоваться в жестких условиях эксплуатации.

Недостатки

• Требование к точности питания и фильтрации: Для достижения оптимальных характеристик требуется точное питание и соответствующая фильтрация.
• Относительно высокая стоимость: Цена может быть выше по сравнению с аналогами с меньшими характеристиками.

Типовое использование

1. Автоматизация и управление: Использование в системах управления, где требуются высокие параметры точности и надежности.
2. Аудиоусилители: Применение в аудиотрактах для минимизации искажений и шумов.
3. Медицинские устройства: Подходит для медицинских приборов, требующих точности и стабильности сигналов.
4. Измерительные приборы: Обеспечивает надежность и точность при обработке измерительных данных.

Рекомендации по применению

• Рекомендуется размещать устройство как можно ближе к источнику сигнала, чтобы минимизировать возможные помехи.
• Используйте качественные компоненты для фильтрации и стабилизации питания.
• Аппликационные схемы должны учитывать требования к заземлению и экранирования для обеспечения низкого уровня шумов.

Основные технические характеристики

• Тип усилителя: Общего назначения
• Количество каналов: 4
• Тип выхода: Rail-to-Rail
• Скорость нарастания сигнала: 4 В/мкс
• Полоса пропускания по коэффициенту усиления: 4.25 МГц
• Входной ток смещения: 80 нА
• Оффсетное напряжение на входе: 250 мкВ
• Ток питания: -
• Ток на выходе/канал: 10 мА
• Диапазон напряжения питания (мин): 3 В
• Диапазон напряжения питания (макс): 36 В
• Рабочая температура: от -40°C до 125°C
• Тип монтажа: Сквозной
• Корпус: 14-PDIP

Возможные аналоги

• OPA4134 от Texas Instruments: ОУ с аналогичными параметрами, но с чуть меньшим уровнем шума и широкой полосой пропускания.
• LT1014 от Analog Devices: Четырехканальный ОУ с аналогичными уровнями шума, но чуть меньшей скоростью нарастания сигнала.
• LM324 от Texas Instruments: Более экономичный вариант с чуть меньшими характеристиками и более доступной ценой.

Учитывая высокие параметры и широкий спектр применений, OP484FPZ станет надежным выбором для множества задач в сфере электроники.
