OP482GPZ

Описание OP482GPZ от Analog Devices

Общее описание

OP482GPZ является операционным усилителем с четырьмя JFET-каналами от компании Analog Devices. Этот высококачественный усилитель отличается низким уровнем входного тока смещения и малым напряжением смещения на входе, что делает его идеальным для широкого диапазона применений в области аналоговой электроники, включая прецизионные измерения и обработку сигналов.

Преимущества

• Низкий входной ток смещения: Типично 3 пА, что делает данный усилитель очень подходящим для применения в схемах с высоким импедансом.
• Минимальное напряжение смещения на входе: Всего 200 мкВ, что обеспечивает точные измерения.
• Широкий диапазон напряжения питания: От 9 В до 36 В, что позволяет использовать компонент в различных системах.
• Высокая скорость нарастания выходного сигнала: 9 В/мкс, что позволяет обрабатывать быстро изменяющиеся сигналы.

Недостатки

• Относительно высокая стоимость: Как и многие качественные компоненты, OP482GPZ стоит дороже по сравнению с менее точными аналогами.
• Ограниченный температурный диапазон: -40°C до 85°C, что может быть недостаточно для применения в экстремально холодных или горячих условиях.

Типовое использование

• Прецизионные измерительные приборы и датчики
• Фильтры активного типа
• Системы обработки аналоговых сигналов
• Автоматизированные тестовые установки
• Медицинское оборудование

Рекомендации по применению

• Для достижения максимальной производительности следует использовать тщательно спроектированные печатные платы с минимальными паразитными емкостями и индуктивностями.
• Продумайте экранирование сигнальных линий для минимизации шумов.
• Обратите внимание на теплоотвод в случае работы в максимальных режимах с большими токами выходного сигнала.

Основные технические характеристики

• Тип усилителя: JFET
• Число каналов: 4
• Скорость нарастания выходного сигнала: 9 В/мкс
• Производительность по полосе пропускания: 4 МГц
• Входной ток смещения: 3 пА
• Напряжение смещения на входе: 200 мкВ
• Ток потребления: 210 мкА на канал
• Выходной ток на канал: 10 мА
• Диапазон напряжений питания: 9 В - 36 В
• Температурный диапазон: от -40°C до 85°C

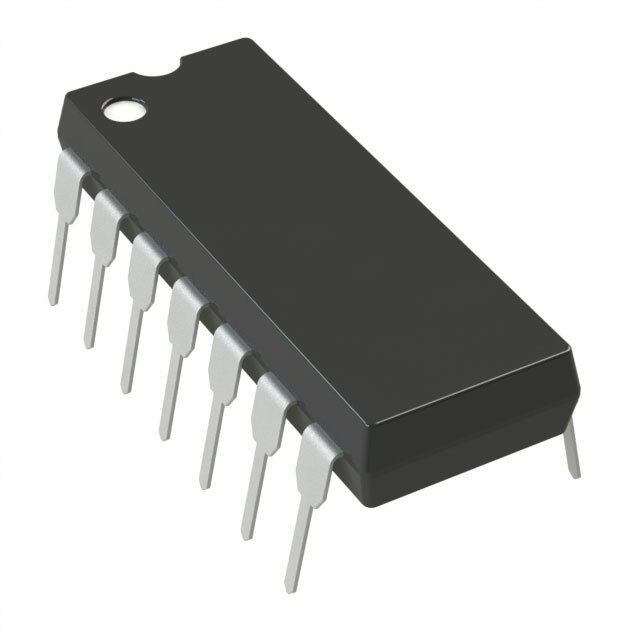

• Тип корпуса: 14-DIP (0.300", 7.62 мм)
• Монтаж: Сквозное отверстие (Through Hole)

Возможные аналоги

• TL084 от Texas Instruments: также является JFET-усилителем с четырьмя каналами, но может предложить другие параметры по шуму и входному току смещения.
• LF347 от STMicroelectronics: аналогичный компонент с четырьмя операционными усилителями, но отличается скоростью нарастания выходного сигнала и напряжением смещения.

Этот компонент предлагает великолепное сочетание производительности и гибкости, что делает его подходящим для различных высокоточных применений и проектных решений.
