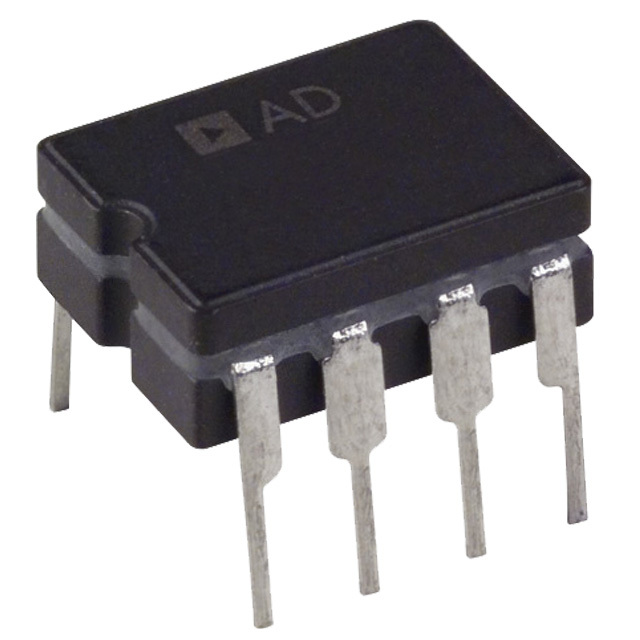

OP42AZ от Analog Devices

Общее описание

OP42AZ - это высокопроизводительный операционный усилитель с полевым транзистором (JFET), разработанный компанией Analog Devices. Он обладает высоким коэффициентом усиления и низким уровнем шума, что делает его идеальным для применения в точных аналоговых сигнальных цепях. Благодаря своим характеристикам, данный операционный усилитель может быть использован в различных приложениях, требующих высокой точности и стабильности.

Преимущества

• Высокая точность: Минимальные смещения входных сигналов.
• Низкий уровень шума: Подходит для работы с слабыми сигналами.
• Высокая скорость нарастания (slew rate): Обеспечивает быстрое реактивное время.
• Широкий диапазон питающих напряжений: Поддерживает как однополярное, так и двуполярное питание.
• Высокий коэффициент усиления и пропускная способность: Идеально подходит для высокочастотных приложений.

Недостатки

• Тепловой дрейф: Как и большинство аналоговых компонентов, могут наблюдаться изменения параметров при значительных изменениях температуры.
• Стоимость: Могут быть дороже аналогичных компонентов среднего уровня.

Типовое использование

• Высокоточные измерительные приборы
• Усиление слабых аналоговых сигналов
• Активные фильтры и обработка аудиосигналов
• Прецизионные аналоговые вычисления
• Контрольные и управляющие системы

Рекомендации по применению

• Убедитесь в правильном подборе питающего напряжения в пределах диапазона, указанного в технических характеристиках.
• Разместите операционные усилители вдали от источников тепла и возможных помех для минимизации теплового дрейфа и шумов.
• Используйте экранированные кабели и элементы схемы для минимизации внешних электромагнитных помех.

Основные технические характеристики

• Тип усилителя: JFET
• Количество каналов: 1
• Скорость нарастания (Slew Rate): 52 В/мкс
• Коэффициент усиления полоса пропускания (Gain Bandwidth Product): 10 МГц
• Входной ток смещения (Input Bias Current): 80 пА
• Напряжение смещения на входе (Input Offset Voltage): 300 мкВ
• Ток потребления (Supply Current): 5,1 мА
• Ток выхода на канал (Output Current per Channel): 33 мА
• Диапазон питающего напряжения: от 16 В до 40 В (Минимум - Максимум)
• Рабочая температура: от -55°C до 125°C
• Способ монтажа: сквозные отверстия (Through Hole)
• Корпус: 8-Керамический двойной встраиваемый корпус (8-CERDIP)

Возможные аналоги

1. OPA627 от Texas Instruments - Операционный усилитель с высоким коэффициентом усиления и низким уровнем шума.
2. LT1128 от Analog Devices - Прецизионный низкошумящий операционный усилитель.
3. LF356 от Texas Instruments - JFET операционный усилитель с низким уровнем шума и хорошими динамическими параметрами.

OP42AZ от Analog Devices представляет собой надежное и точное решение для широкого спектра применений, требующих высокой точности и стабильности.
