OP4177ARUZ-REEL

OP4177ARUZ-REEL от Analog Devices

Общее описание

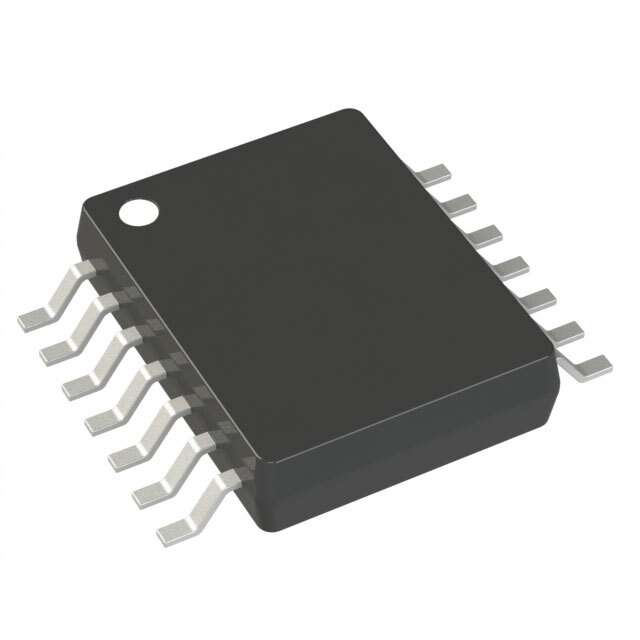

OP4177ARUZ-REEL от Analog Devices — это высокоточный операционный усилитель общего назначения с четырьмя цепями в компактном корпусе TSSOP-14. Этот усилитель обладает низким уровнем шума, высоким коэффициентом подавления синфазного сигнала и малым смещением напряжения на входе, что делает его идеальным для использования в точных и критически важных приложениях.

Преимущества

• Высокоточная работа: Низкий уровень смещения напряжения на входе (15 µВ), высокое подавление синфазного сигнала и низкий уровень шума обеспечивают точные и стабильные измерения.
• Низкое энергопотребление: Потребляемый ток составляет всего 400 мкА на каждый из четырех каналов, что минимизирует расход энергии в портативных устройствах и других приложениях с ограниченным энергопотреблением.
• Широкий диапазон рабочих температур: От -40°C до +125°C, что позволяет использовать усилитель в суровых условиях.

Недостатки

• Ограниченная полоса пропускания: Коэффициент усиления по полосе частот составляет 1.3 МГц, что может ограничить использование в приложениях, требующих более высокой полосы пропускания.
• Низкая скорость нарастания: 0.7 В/мкс, что может не подойти для высокоскоростных приложений.

Типовое использование

• Прецизионные измерительные приборы
• Биоэлектрические сенсоры
• Индустриальные датчики
• Медицинские устройства
• Аппаратура для обработки звука

Рекомендации по применению

• Стабилизация цепей: При проектировании схемы на базе OP4177ARUZ-REEL рекомендуется использовать качественные конденсаторы для фильтрации питания и стабилизации работы усилителя.
• Минимизация шума: Учитывайте влияние внешних электромагнитных помех и размещение усилителя на плате для минимизации шума. Разместите чувствительные сигнальные линии подальше от шумящих источников.

Основные технические характеристики

• Тип усилителя: Операционный усилитель общего назначения
• Количество цепей: 4
• Смещение напряжения на входе: 15 µВ
• Ток смещения на входе: 500 pA
• Ток потребления: 400 мкА (на цепь)
• Ток выхода: 10 мА (на цепь)
• Диапазон входного напряжения питания: от 5 В до 30 В
• Корпус: 14-TSSOP
• Рабочий температурный диапазон: от -40°C до +125°C

Возможные аналоги

• OPA4277UA от Texas Instruments: Подобный высокоточный операционный усилитель с четырьмя цепями в корпусе SOIC-14.
• LT1490AISW от Analog Devices: Двухканальный операционный усилитель с низким уровнем шума.
• MCP606T-I/ST от Microchip: Прецизионный операционный усилитель с малым энергопотреблением в корпусе TSSOP-14.

Надеюсь, это описание поможет вам лучше понять возможности и применения OP4177ARUZ-REEL от Analog Devices.
