OP400GPZ

Описание для OP400GPZ от Analog Devices

Общее описание: OP400GPZ - это высокопрецизионный операционный усилитель с четырьмя каналами, представленный компанией Analog Devices. Он предназначен для использования в приложениях, требующих высоких уровней точности и стабильности, таких как измерительные приборы, медицинское оборудование и промышленная автоматика.

Преимущества:

• Высокая точность: Низкий уровень входного смещения и дрейфа напряжения, обеспечивающие минимальные ошибки при измерениях.
• Низкий ток смещения: Оптимизирован для минимизации погрешностей при работе с источниками высокоомного сигнала.
• Широкий диапазон питания: Поддержка различных схем с диапазоном питания от ±3 В до ±18 В, что делает его универсальным в применении.
• Низкий уровень шума: Сохраняет точность сигналов, минимизируя шумы в системе.

Недостатки:

• Относительно низкая скорость нарастания: Slew rate 0.15 В/мкс может ограничивать использование в высокоскоростных приложениях.
• Не лучший выбор для высокочастотных приложений: Gain Bandwidth Product составляет 500 кГц, что может быть недостаточно для высокочастотных сигналов.

Типовое использование:

• Прецизионные измерительные приборы
• Медицинская аппаратура
• Автоматизация и управление процессами
• Аналого-цифровые преобразователи и системы сбора данных
• Усиление и фильтрация сигналов высокого разрешения

Рекомендации по применению:

• Обеспечивайте соответствующее охлаждение для предотвращения теплового дрейфа.
• Используйте высококачественные блоки питания для минимизации шумов и помех.
• При соединении с высокоомными источниками сигнала учитывайте низкий ток входного смещения.
• Комплексно оцените возможные уровни температурного диапазона для поддержания оптимальной работы перед использованием.

Основные технические характеристики:

• Тип усилителя: Универсальный прецизионный
• Количество каналов: 4
• Скорость нарастания: 0.15 В/мкс
• Произведение коэффициента усиления на полосу пропускания (Gain Bandwidth Product): 500 кГц
• Ток смещения на входе: 750 пА
• Напряжение смещения на входе: 80 мкВ
• Ток потребления: 600 мкА (на один канал)
• Диапазон питающего напряжения: 6 В - 36 В (±3 В - ±18 В)
• Рабочая температура: 0°C до +70°C
• Монтаж: Сквозное отверстие

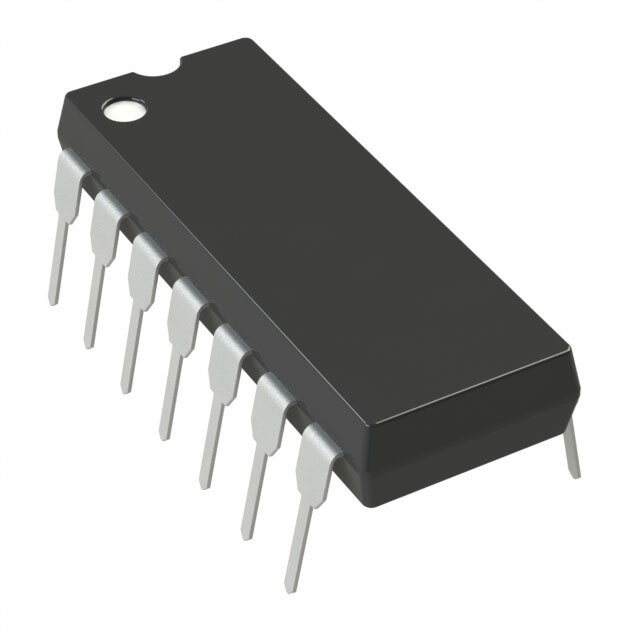

• Корпус: 14-PDIP (0.300", 7.62 мм)

Возможные аналоги:

• LT1014 от Analog Devices
• LM324 от Texas Instruments
• TL084 от Texas Instruments
• MCP6024 от Microchip Technology

Для более детального изучения характеристик и наиболее подходящего применения OP400GPZ, пожалуйста, ознакомьтесь с официальной документацией и даташитом, предоставленными производителем.
