OP27AZ

Описание для сайта

Название компонента: OP27AZ
Производитель: Analog Devices

Общее описание

OP27AZ – это высокоточный операционный усилитель производства компании Analog Devices, разработанный для применения в аналоговых схемах, требующих высокой точности и стабильности. Этот ОУ (операционный усилитель) имеет низкий уровень шумов и низкий уровень смещений, что делает его идеальным выбором для широкого спектра применений.

Преимущества

• Высокая точность: Низкое напряжение смещения и дрейф.
• Низкий уровень шумов: Обеспечивает чистый сигнал в чувствительных приложениях.
• Высокая скорость нарастания: Хорошо подходит для быстродейственных цепей.
• Широкий диапазон питания: Поддерживает использование в различных схемах с различными источниками питания.

Недостатки

• Стоимость: OP27AZ может быть дороже по сравнению с более простыми операционными усилителями.
• Упаковка: Не все форм-факторы могут подходить под конкретные приложения, требующие компактности.

Типовое использование

OP27AZ предназначен для использования в высокоточных измерительных системах, аудиоаппаратуре, медицинских устройствах и всех видах точных аналоговых схем, где важны минимальные искажения и высокий уровень точности.

Рекомендации по применению

• Источник питания: Используйте стабилизированный источник питания для минимизации шумов.
• Разводка земли: Обеспечьте хорошую разводку земли в вашей схеме для уменьшения помех и увеличения стабильности работы усилителя.
• Экранирование: При необходимости, используйте экранирование для защиты от внешних электромагнитных помех.

Основные технические характеристики

• Тип усилителя: Операционный
• Количество каналов: 1
• Скорость нарастания: 0.9 V/µs
• Ширина полосы при коэффициенте усиления 1: 8 MHz
• Потребляемый ток: 2.5 mA (типично)
• Диапазон напряжения смещения на входе: ±10 µV (типично)
• Диапазон входного напряжения: ±13 V
• Диапазон температур: -55°C до +125°C

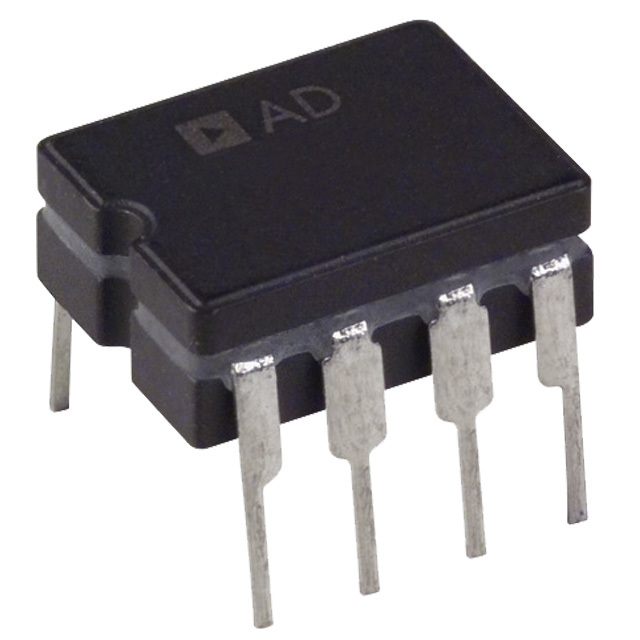

• Корпус / Габариты: 8-Pin Ceramic DIL

Возможные аналоги

• OPA227 - Texas Instruments
• LT1001 - Analog Devices
• LM308 - Texas Instruments

Заключение

OP27AZ от Analog Devices - отличный выбор для высокоточных приложений, требующих низкого уровня шумов и высокого уровня точности. Следуйте рекомендациям по применению для достижения наилучших результатов в ваших схемах.
