ONET1191VRGPT

ONET1191VRGPT - Лазерный драйвер IC от Texas Instruments

Общее описание

ONET1191VRGPT - это высокоскоростной лазерный драйвер с одним каналом от компании Texas Instruments, предназначенный для использования в оптоволоконных коммуникационных системах. Он способен обеспечивать скорость передачи данных до 11.3Gbps и поддерживает рабочее напряжение в диапазоне от 2.9В до 3.6В.

Основные преимущества

• Высокая скорость передачи данных: до 11.3Gbps, что делает его идеальным для высокопроизводительных оптических систем.
• Широкий диапазон рабочего напряжения: 2.9В - 3.6В, что обеспечивает гибкость в выборе источников питания.
• Компактный корпус: 20-QFN (4x4 мм) с возможностью поверхностного монтажа, что упрощает интеграцию в различные дизайны печатных плат.

Недостатки

• Обратимость: статус компонента обозначен как "устаревший" (Obsolete), что может создавать сложности с его доступностью и поддержкой в будущем.
• Тепловыделение: требует надлежащего управления теплом, так как мощные структуры могут генерировать значительное количество тепла.

Типовое использование

ONET1191VRGPT широко используется в высокоскоростных оптоволоконных линиях связи, таких как:

• Системы передачи данных с высокой пропускной способностью
• Оптические модули для телекоммуникационного оборудования
• Интерфейсы передачи данных в дата-центрах

Рекомендации по применению

• Теплоотвод: при проектировании печатной платы следует предусмотреть достаточные области теплоотвода для эффективного рассеивания тепла.
• Фильтрация и защита питания: рекомендуется использовать высококачественные фильтрующие конденсаторы и стабилизированные источники питания для минимизации шумов и пульсаций.
• Экранованные линии передачи: использование экранованных и симметричных линий для минимизации перекрестных помех и воздействия электромагнитных полей.

Основные технические характеристики

• Максимальная скорость передачи данных: 11.3Gbps
• Количество каналов: 1
• Напряжение питания: 2.9В - 3.6В
• Ток питания: 70 мА
• Ток модуляции: 45 мА
• Ток смещения (Bias): 20 мА
• Диапазон рабочих температур: -40°C ~ 85°C

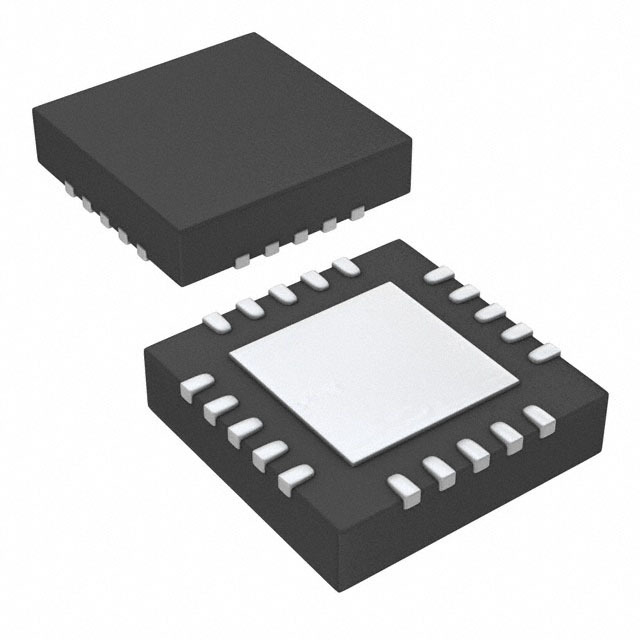

• Корпус: 20-QFN (4x4 мм) с тепловым контактом

Возможные аналоги

• ONET1101L: обладает схожими характеристиками и совместим по выводам, но может иметь другую конфигурацию каналов или скорости передачи данных.
• ADN2928: драйвер от Analog Devices с подобными параметрами.
• MAX3946: аналог от Maxim Integrated в корпусе QFN, также предназначен для работы с лазерными диодами.

Использование таких аналогов может облегчить процесс перехода на актуальные компоненты и сократить зависимость от устаревшего ONET1191VRGPT.
