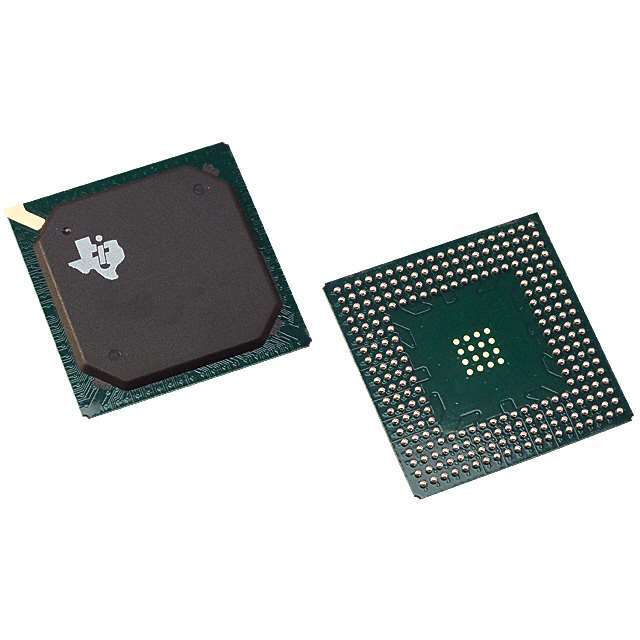

OMAPL137DZKBA3

OMAPL137DZKBA3 от Texas Instruments

Общее описание

OMAPL137DZKBA3 — это высокопроизводительный процессор от Texas Instruments, базирующийся на архитектуре ARM926EJ-S, с дополнительным цифровым сигнальным процессором (DSP) C674x. Он предназначен для широкого применения в встроенных системах, промышленной автоматизации и мультимедийных устройствах. Процессор предоставляет множество интерфейсов, таких как USB, Ethernet, и подходит для работы в жестких условиях благодаря расширенному диапазону рабочих температур.

Преимущества

• Высокая производительность за счет ARM926EJ-S и DSP C674x.
• Поддержка множества периферийных интерфейсов: USB 1.1, USB 2.0, Ethernet, SPI, I2C и другие.
• Широкий диапазон рабочих температур (-40°C ~ 105°C).
• Совместимость с SDRAM, что упрощает проектирование систем памяти.
• Компактный корпус 256-BGA (17x17 мм) для экономии места на плате.

Недостатки

• Отсутствие поддержки графического ускорителя.
• Ограниченный объем встроенной оперативной памяти может требовать использования внешних модулей памяти для более сложных задач.
• Высокая стоимость в сравнении с менее производительными аналогами.

Типовое использование

1. Промышленная автоматизация: контроллеры, мониторы состояния оборудования.
2. Мультимедийные устройства: аудиообработка, портативные мультимедийные плееры.
3. Встроенные системы: системы управления, датчики и устройства измерений.

Рекомендации по применению

• Проверяйте совместимость с другими компонентами системы, особенно с памятью и периферией.
• Используйте соответствующие методы охлаждения для предотвращения перегрева в условиях повышенных рабочих температур.
• Учитывайте требования к питанию (1.8V и 3.3V) при проектировании силовых цепей.
• Применяйте рекомендованные методы пайки и монтажные процедуры для 256-BGA корпуса.

Основные технические характеристики

• Процессор: ARM926EJ-S
• Число ядер / Разрядность шины: 1 ядро, 32-бит
• Скорость процессора: 375MHz
• Дополнительные процессоры/DSP: DSP C674x, системный контроллер CP15
• Контроллеры ОЗУ: SDRAM
• Интерфейсы: Ethernet, USB 1.1, USB 2.0, SPI, I2C, HPI, UART, McASP, MMC/SD
• Рабочее напряжение I/O: 1.8V, 3.3V
• Диапазон рабочих температур: -40°C ~ 105°C (TJ)
• Крепление: Поверхностный монтаж
• Корпус / Размер: 256-BGA (17x17 мм)

Возможные аналоги

• OMAPL138BZWT3: Близкий аналог с немного улучшенными характеристиками.
• AM1808BZWTA3: Альтернатива с аналогичной архитектурой от того же производителя.

Этот многофункциональный процессор идеально подходит для широкого спектра приложений, требующих надежности и производительности.
