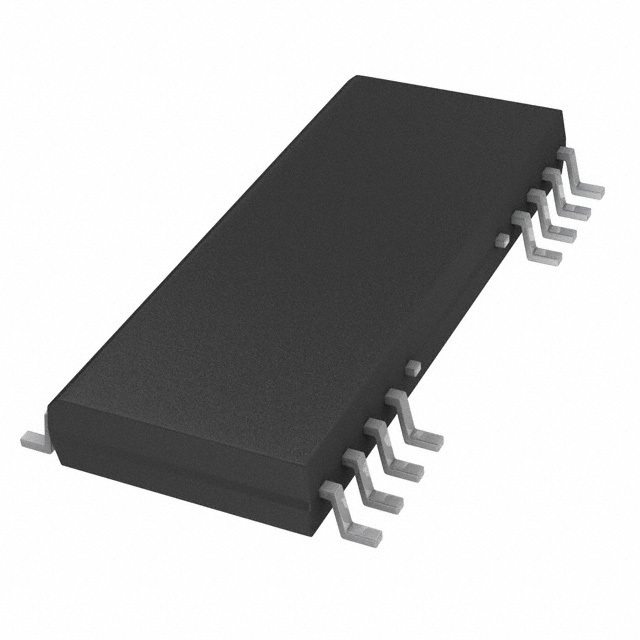

MXL1535EEWI+

MXL1535EEWI+ от Analog Devices / Maxim Integrated

Общее описание: MXL1535EEWI+ — это высокопроизводительный полупроводниковый приемопередатчик, поддерживающий протоколы RS422 и RS485. Компонент разработан для передачи и приема данных в напряженных промышленных условиях. Он выполняет функцию преобразования сигналов, обеспечивая надежную связь на больших дистанциях и при высоких скоростях передачи данных.

Преимущества:

• Высокая надежность: Устойчив к электромагнитным помехам и защищен от электрических разрядов.
• Гибкость в использовании: Поддерживает широкий диапазон напряжений питания (3В ~ 5.5В).
• Энергоэффективность: Оптимизирован для низкого энергопотребления, что позволяет использовать его в энергоемких приложениях.
• Высокая скорость передачи данных: Поддерживает передачи данных до 1 Мбит/сек.

Недостатки:

• Повышенные требования к разводке печатной платы: Требует качественного проектирования для минимизации индуцирования шумов.
• Требует применения в защищенных корпусах: Для обеспечения полной защиты от внешних воздействий.

Типовое использование:

• Промышленные системы автоматизации и управления.
• Устройства связи и телекоммуникации.
• Системы мониторинга и контроля.
• Автоматизированные системы сбора данных.

Рекомендации по применению:

• Используйте фильтры и защитные элементы для минимизации влияния электромагнитных помех.
• Проектируйте цепи с соблюдением всех требований к разводке и заземлению.
• Убедитесь, что условия эксплуатации соответствуют заявленным температурным диапазонам и напряжению питания.

Основные технические характеристики:

• Протокол: RS422, RS485
• Количество драйверов/приемников: 1/1
• Дуплекс: Полный
• Гистерезис приемника: 30 мВ
• Скорость передачи данных: до 1 Мбит/сек
• Напряжение питания: 3В ~ 5.5В
• Рабочая температура: от -40°C до 85°C
• Монтаж: Поверхностный
• Корпус/Упаковка: SOIC-28 (7.50mm ширина)

Возможные аналоги:

• SN65HVD33 от Texas Instruments
• ADM3485ARZ от Analog Devices
• MAX485CSA+ от Maxim Integrated

Заключение: MXL1535EEWI+ является универсальным и надежным выбором для приложений, требующих высокоскоростной и устойчивой передачи данных по протоколам RS422 и RS485. Этот компонент будет особенно полезен в промышленных условиях благодаря своим защитным характеристикам и гибкости в использовании.
