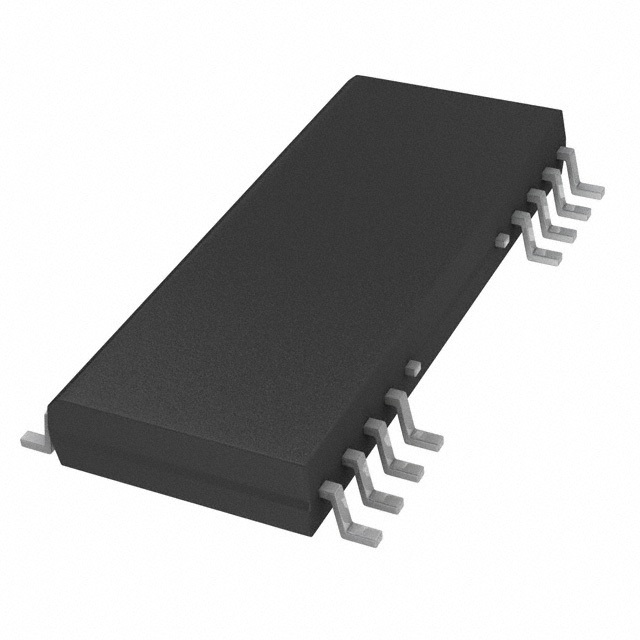

MXL1535EEWI+T

MXL1535EEWI+T от Analog Devices / Maxim Integrated

Общее описание

MXL1535EEWI+T — это двухканальный трансивер, поддерживающий интерфейсы RS422 и RS485. Устройство предназначено для использования в системах сдвига уровней и преобразования сигналов. Он обеспечивает скорость передачи данных до 1 Мбит/с и характеризуется высокой устойчивостью к помехам.

Преимущества

• Высокая скорость передачи данных: до 1 Мбит/с.
• Широкий диапазон напряжений питания: 3В — 5.5В, что обеспечивает гибкость в выборе источников питания.
• Поддержка индустриального температурного диапазона: от -40°C до +85°C.
• Компактный корпус: 28-SOIC, что облегчает его интеграцию в печатные платы.

Недостатки

• Ограниченная максимальная скорость передачи данных: 1 Мбит/с может быть недостаточно для некоторых высокоскоростных приложений.

Типовое использование

• Промышленные системы управления
• Контроль и сбор данных
• Системы автоматизации
• Коммерческое и бытовое оборудование

Рекомендации по применению

• Обеспечивайте хорошую фильтрацию питания для минимизации шумов и улучшения устойчивости к помехам.
• Расположите устройство подальше от источников электромагнитных помех для поддержания целостности сигнала.

Основные технические характеристики

• Протокол: RS422, RS485
• Количество драйверов/приёмников: 1/1
• Дуплекс: Полный
• Гистерезис приемника: 30 мВ
• Максимальная скорость передачи данных: 1 Мбит/с
• Напряжение питания: 3В — 5.5В
• Рабочая температура: -40°C — +85°C
• Тип монтажа: Поверхностный
• Корпус: 28-SOIC (7.50 мм в ширину, 0.295")

Аналоги

• ADM485 от Analog Devices — аналогичный трансивер с поддержкой RS485.
• SN65HVD1473 от Texas Instruments — высокопроизводительный трансивер для RS485/RS422.
• MAX485 от Maxim Integrated — компактный трансивер с низким энергопотреблением для RS485.

Эти аналоги могут быть использованы в зависимости от специфических требований вашего проекта, таких как диапазон напряжений питания, рабочая температура, или необходимый корпус.
