MXL1014CN

Описание для MXL1014CN от Analog Devices / Maxim Integrated

Общее описание

MXL1014CN — это четырёхканальный операционный усилитель общего назначения, предназначенный для использования в различных приложениях с низким энергопотреблением. Этот микросхемный усилитель предлагает высокую производительность и минимальное смещение напряжения, что делает его подходящим для широкого спектра аналоговых задач.

Преимущества

• Четыре усилительных канала: Позволяет обрабатывать несколько сигналов одновременно.
• Низкий входной ток утечки: 15 нА, что снижает погрешность измерений.
• Широкий диапазон напряжения питания: От 4 до 36 В, обеспечивая гибкость в выборе источника питания.
• Низкое смещение напряжения: Всего 60 мкВ, что обеспечивает высокую точность.
• Низкое энергопотребление: 350 мкА на канал, что делает его подходящим для энергосберегающих приложений.

Недостатки

• Ограниченная рабочая температура: от 0°C до 70°C, что может быть недостаточно для экстремальных условий эксплуатации.
• Низкая крутизна (slew rate): 0.4 В/мкс, что может ограничить использование в высокочастотных приложениях.

Типовое использование

• Прецизионные усилители для аналоговых сигналов.
• Кондиционирование сигналов в датчиках и измерительных системах.
• Низкочастотная фильтрация и усиление.
• Аналоговые вычислительные схемы.
• Интерфейсы для преобразователей данных (ADC и DAC).

Рекомендации по применению

• Используйте MXL1014CN в приложениях, где требуется высокая точность и низкое энергопотребление.
• При проектировании печатной платы обратите внимание на стабильную подачу питания и заземление для минимизации шумов.
• Для минимизации воздействия внешних помех рекомендуется использовать экранирование и фильтрацию питания.

Основные технические характеристики

• Тип усилителя: Операционный усилитель общего назначения
• Число каналов: 4
• Ток смещения входа: 15 нА
• Смещение напряжения на входе: 60 мкВ
• Напряжение питания: От 4 до 36 В
• Ток потребления: 350 мкА на канал

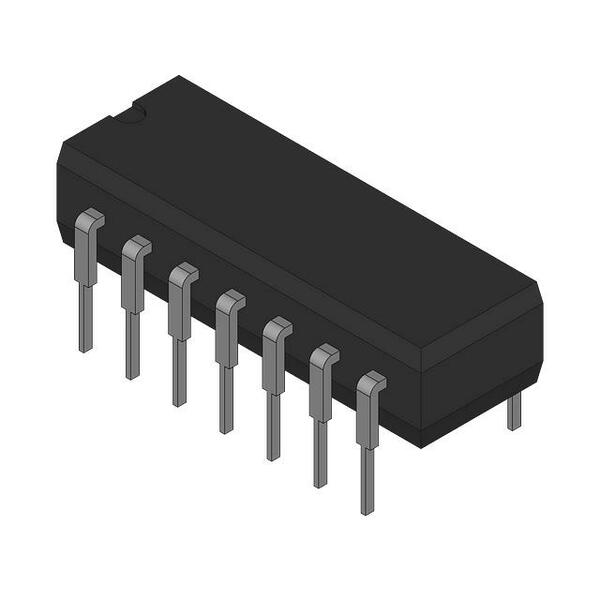

• Корпус: 14-DIP (0.300", 7.62 мм)
• Диапазон рабочих температур: от 0°C до 70°C

Возможные аналоги

• LM324 от Texas Instruments
• MC34074 от ON Semiconductor
• OP484 от Analog Devices

MXL1014CN — это надежный и точный операционный усилитель, подходящий для широкого спектра аналоговых приложений, где важна низкая энергоемкость и высокая точность.
