MX7847KN

MX7847KN от Analog Devices / Maxim Integrated

Общее описание

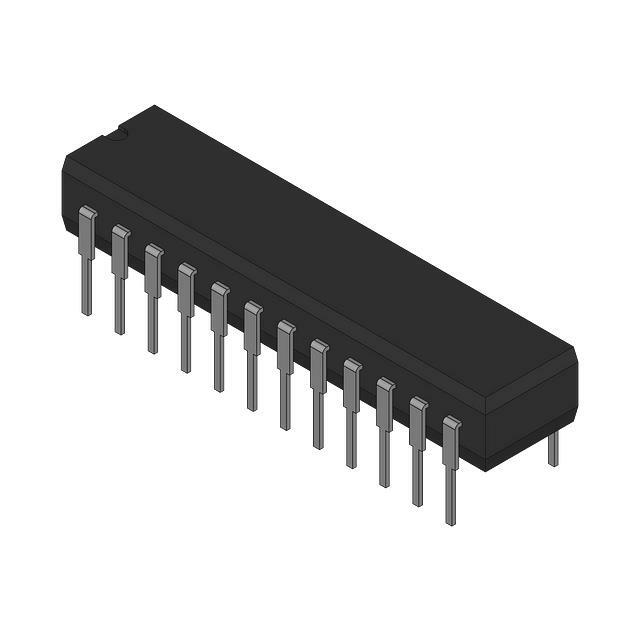

MX7847KN — это 12-битный ЦАП (Цифро-аналоговый преобразователь) с напряжением на выходе, выпускаемый компаниями Analog Devices и Maxim Integrated. Этот интегральный компонент предназначен для высокоточных преобразований цифровых сигналов в аналоговые с двумя выходами. ЦАП выполнен в корпусе типа 24-PDIP (Plastic Dual In-line Package), что облегчает его установку на печатные платы.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокую точность преобразования.
• Быстрое время установления: Типичное время установления составляет 4 мкс, что позволяет быстро адаптироваться к изменениям входного сигнала.
• Множественный выход: Два ЦАП в одном корпусе позволяют организовать многоканальные аналоговые выходы.
• Буферизированный выход напряжения: Повышает стабильность выходного сигнала и снижает влияние нагрузки на аналоговый выход.
• Универсальность по напряжению: Широкие диапазоны напряжений питания как для аналоговой, так и для цифровой частей.

Недостатки

• Требуется внешний опорный сигнал: Для работы необходим внешний источник опорного напряжения.
• Ограниченный температурный диапазон: Рабочий диапазон температур составляет от 0°C до 70°C, что может ограничивать использование в экстремальных условиях.

Типовое использование

• Встраиваемые системы
• Автоматизация процессов и контроль
• Аудиоусилители и обработка сигналов
• Программируемые логические контроллеры (ПЛК)
• Прецизионные измерительные приборы

Рекомендации по применению

• Убедитесь, что источник опорного напряжения стабилен и чист, чтобы достичь максимальной точности.
• Поскольку ЦАП использует внешнее питание диапазоном от ±11.4V до 16.5V, проверьте наблюдение за корректностью напряжения питания для защиты устройства.
• При монтаже на печатную плату соблюдайте аккуратность и избегайте перекосов, так как это может вызвать механические повреждения корпуса.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 2
• Время установления: 4 мкс (тип.)
• Тип выходного сигнала: Напряжение - буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного сигнала: Внешний
• Напряжение питания (аналоговое / цифровое): ±11.4V ~ 16.5V
• Интегральная нелинейность (INL/DNL): ±0.5 (макс.), ±1 (макс.)
• Архитектура: Умножающий ЦАП, R-2R
• Диапазон рабочих температур: 0°C ~ 70°C
• Корпус: 24-PDIP (7.62 мм)
• Тип монтажа: Сквозное отверстие

Возможные аналоги

• AD5570 от Analog Devices: аналогичные параметры с немного улучшенными характеристиками по линейности.
• DAC8820 от Texas Instruments: высоко точно 16-битный аналог с меньшим временем установления.

Используя MX7847KN от Analog Devices / Maxim Integrated, можно реализовать высокоточные системы преобразования сигналов, одинаково подходящие для многочисленных приложений от аудиоусилителей до прецизионных измерительных приборов.
