MX7820KCWP+

MX7820KCWP+ от Analog Devices / Maxim Integrated

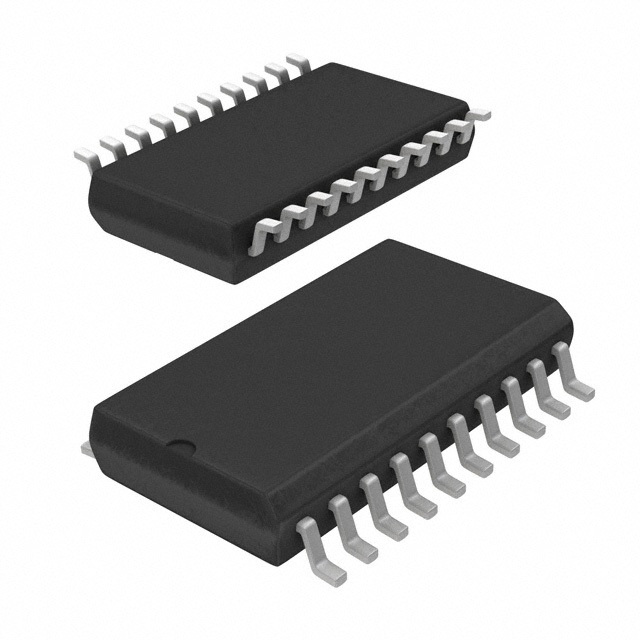

Общее описание: MX7820KCWP+ - это 8-разрядный аналогово-цифровой преобразователь (АЦП) с архитектурой типа "Flash", разработанный компанией Analog Devices / Maxim Integrated. Этот компонент позволяет преобразовывать аналоговые сигналы в цифровую форму с высокой скоростью, обеспечивая до 500 тыс. выборок в секунду. Выпускается в корпусе SOIC на 20 выводов, что обеспечивает удобство монтажа и компактные размеры.

Преимущества:

• Высокая скорость преобразования (500 тыс. выборок в секунду)
• Простота в использовании благодаря параллельному интерфейсу данных
• Высокая точность преобразования благодаря 8-разрядной разрядности
• Компактные размеры и удобство монтажа благодаря корпусу SOIC-20

Недостатки:

• Устаревшая модель (статус «absolete»)
• Работа только в узком диапазоне температур (0°C ~ 70°C)
• Необходимость внешнего источника опорного напряжения

Типовое использование:

• Высокоскоростные системы сбора данных
• Промышленные и научные измерительные приборы
• Системы контроля и автоматизации
• Цифровая обработка сигналов в реальном времени

Рекомендации по применению:

• Необходимо обеспечить стабилизированное внешнее опорное напряжение для корректной работы АЦП.
• Нужно предусмотреть адекватное охлаждение и размещение на плате, учитывая рабочий температурный диапазон.
• Следует учитывать возможность использования переходников для интеграции в более современные схемы.

Основные технические характеристики:

• Разрядность: 8 бит
• Скорость выборки: 500 тыс. выборок в секунду
• Количество входных каналов: 1
• Тип входа: Однополярный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC
• Архитектура: Flash
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: 5 В
• Рабочая температура: 0°C ~ 70°C
• Корпус/габариты: SOIC-20 (ширина 7.50 мм, длина 0.295 дюймов)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги:

• ADC0820CCN от Texas Instruments
• ADC0809BCN от Texas Instruments
• AD7870KNZ от Analog Devices

Эти аналоги могут удовлетворить аналогичные требования к разрешению и скорости выборки, несмотря на некоторые отличия в характеристиках и интерфейсах.
