MX7572JN05

MX7572JN05 от Analog Devices / Maxim Integrated

Общее описание

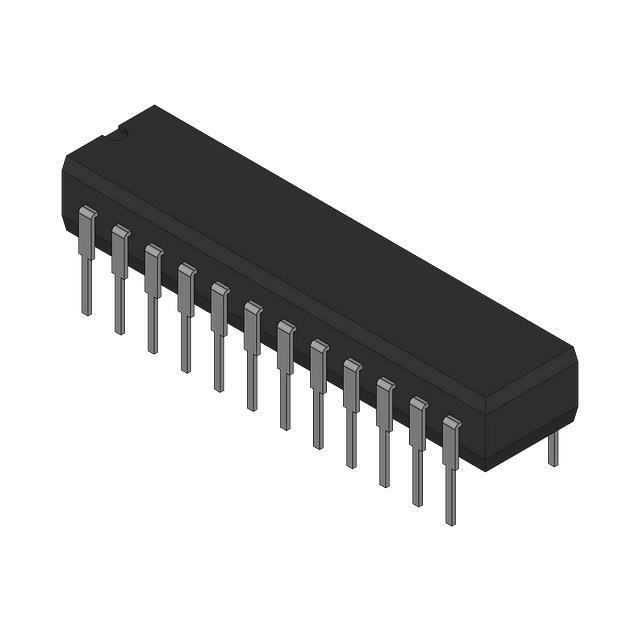

MX7572JN05 — это 12-битный аналогово-цифровой преобразователь (ADC) с интерфейсом параллельного типа. Он выполнен по технологии CMOS и заключен в корпус с 24 выводами. MX7572JN05 обеспечивает высокую точность преобразования благодаря своему недостаточно-сближенному регистру (SAR), что делает его идеальным для применения в системах, требующих точного измерения аналоговых сигналов.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точное измерение аналоговых сигналов.
• Широкий диапазон напряжения питания: Поддерживает напряжение питания от 4.75 до 5.25 В, что делает его удобным для различных источников питания.
• Встроенный опорный источник напряжения: Упрощает проектирование схем и повышает стабильность работы.
• Компактность: Корпус 24-PDIP обеспечивает простоту монтажа и совместимость с различными проектами.

Недостатки

• Ограниченный температурный диапазон: Работает в диапазоне температур от 0°C до 70°C, что ограничивает его использование в экстремальных условиях.
• Низкая скорость выборки: С частотой выборки до 308 кГц может быть недостаточен для очень высокочастотных приложений.

Типовое использование

• Контроль и измерение промышленных процессов
• Медицинская электроника
• Системы сбора данных
• Цифровая обработка сигналов
• Тестирование и измерения

Рекомендации по применению

• При проектировании схем, где требуется высокая точность и стабильность работы, использование встроенного опорного источника напряжения позволит упростить конструкцию.
• В случаях, когда необходима работа в температурных условиях за пределами 0°C до 70°C, рекомендуется рассмотреть дополнительные меры по термической защите или охладительные системы.
• Внимательно следите за уровнями напряжения питания, чтобы они не выходили за рамки допустимых значений (4.75 В ~ 5.25 В), что обеспечит стабильную работу устройства и продлит его срок службы.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: 308 кГц
• Количество входов: 1
• Тип входов: Односторонние
• Интерфейс данных: Параллельный
• Конфигурация: Мультиплексор-ADC (MUX-ADC)
• Архитектура: SAR (регистр приблизительных значений)
• Тип опорного напряжения: Внутренний
• Напряжение питания, аналоговое: 4.75В ~ 5.25В
• Напряжение питания, цифровое: 4.75В ~ 5.25В
• Рабочая температура: 0°C ~ 70°C
• Корпус: 24-DIP (0.300", 7.62мм)
• Монтаж: Сквозное отверстие (Through Hole)

Возможные аналоги

• ADC0804LCN от Texas Instruments
• MCP3201-CI/SL от Microchip Technology
• AD7894AR-10 от Analog Devices

MX7572JN05 — это надежный и точный ADC, подходящий для широкого спектра применений, требующих высокоточной аналогово-цифровой конверсии.
