MX7572JCWG05

MX7572JCWG05 - 12-битный АЦП производства Analog Devices / Maxim Integrated

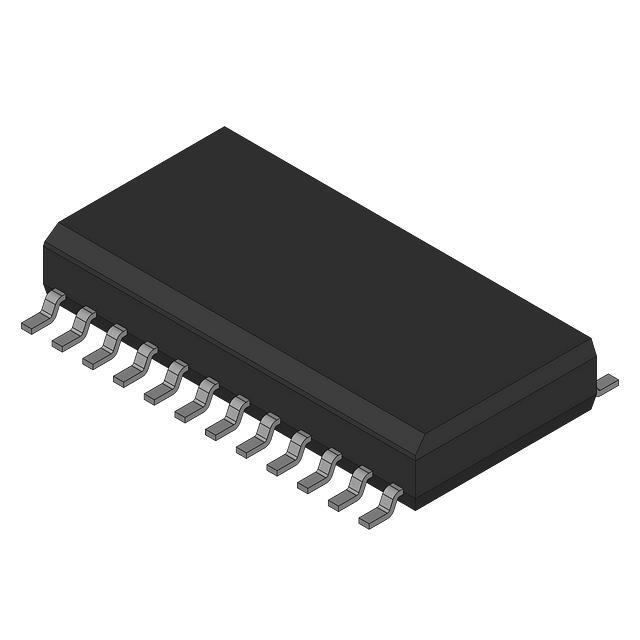

Общее описание: MX7572JCWG05 — это высокопроизводительный 12-битный аналогово-цифровой преобразователь (АЦП) типа SAR (Successive Approximation Register), предназначенный для преобразования аналоговых сигналов в цифровую форму. Устройство выполнено в корпусе 24-SOIC и предназначено для поверхностного монтажа.

Преимущества:

• Высокая точность: 12-битное разрешение обеспечивает точное преобразование аналоговых сигналов в цифровую форму.
• Высокая скорость выборки: до 308 кило-проб в секунду, что позволяет проводить быструю и точную оцифровку сигнала.
• Надежность: Устройство поддерживает широкий диапазон питающих напряжений и устойчиво работает в различных условиях эксплуатации.
• Интегрированная схема: Включает в себя внутреннюю ссылку, облегчающую проектирование схем и снижая потребность в дополнительных компонентах.

Недостатки:

• Ограниченный температурный диапазон: Рабочий диапазон температур от 0°C до 70°C, что может ограничить применение устройства в условиях экстремальных температур.

Типовое использование:

• Промышленные датчики и контрольные системы
• Медицинские приборы
• Телекоммуникационные устройства
• Оборудование для автоматизации измерений

Рекомендации по применению: Для достижения максимальной производительности рекомендуется использовать стабилизированный источник питания и соблюдать монтажные рекомендации, указанные в технической документации. Необходимо обеспечить надлежащую экранировку аналоговых и цифровых цепей для предотвращения помех.

Основные технические характеристики:

• Разрядность: 12 бит
• Частота дискретизации: 308 кГц
• Количество входов: 1
• Тип входа: Однополярный
• Интерфейс данных: Параллельный
• Архитектура: SAR
• Тип опорного напряжения: Внутреннее
• Напряжение питания (аналоговое): 4.75В ~ 5.25В
• Напряжение питания (цифровое): 4.75В ~ 5.25В
• Температурный диапазон: 0°C ~ 70°C
• Корпус: 24-SOIC (7.50 мм шириной)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

• AD7476A от Analog Devices - 12-битный АЦП с частотой выборки до 1 МГц, доступный в корпусе TSOT-23.
• MCP3201 от Microchip Technology - 12-битный АЦП с интерфейсом SPI, работающий с высокой точностью и доступный в компактном корпусе MSOP.

Используя MX7572JCWG05, вы получаете надежное и высокопроизводительное решение для преобразования аналоговых сигналов в цифровую форму, что идеально подходит для широкого спектра приложений в различных отраслях.
