MX7548KP

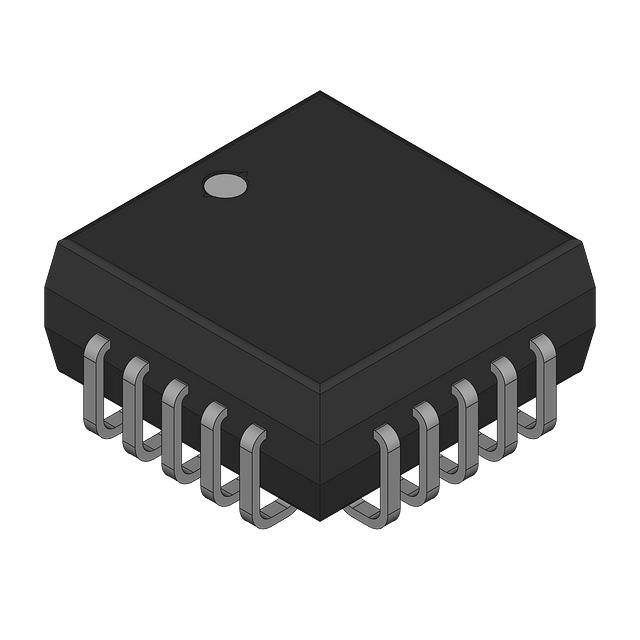

MX7548KP от Analog Devices / Maxim Integrated

Общее описание

MX7548KP — это 12-битный цифро-аналоговый преобразователь (DAC) производства Analog Devices / Maxim Integrated. Он обеспечивает точное преобразование цифровых сигналов в аналоговые, предлагая высокое разрешение и быструю скорость отклика. Этот компонент пользуется популярностью в различных областях применения, включая аудио и видео системы, промышленные автоматизированные системы и научные приборы.

Преимущества

• Высокое разрешение: 12-битный конвертер обеспечивает высокую точность преобразования.
• Быстрое время установления сигнала: 1 микросекунда, что позволяет компоненту работать в высокоскоростных приложениях.
• Компактный корпус: 20-контактный PLCC, удобный для поверхностного монтажа.
• Широкий диапазон напряжений питания: поддерживает как аналоговое, так и цифровое питание, делая компонент универсальным в использовании.

Недостатки

• Рабочий температурный диапазон: от 0°C до +70°C, что может быть ограничивающим фактором для применения в экстремальных условиях.
• Не буферированный выход: требует дополнительных компонентов для буферизации выходного сигнала.

Типовое использование

• Аудио и видео обработка
• Промышленные автоматизированные системы
• Медицинские приборы и анализаторы
• Научное оборудование
• Программируемые логические устройства

Рекомендации по применению

1. Питание: убедитесь, что напряжение питания находится в допустимом диапазоне (аналоговое – 4.75V ~ 5.25V или 11.4V ~ 15.75V, цифровое – 4.75V ~ 5.25V).
2. Стабилизация выходного сигнала: при необходимости используйте внешние буферные усилители.
3. Защита от перегрева: обеспечьте адекватное охлаждение и следите за рабочей температурой устройства.

Основные технические характеристики

• Разрядность: 12 бит
• Количество DAC каналов: 1
• Время установления: 1 микросекунда
• Тип выходного сигнала: Ток - без буфера
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Рабочее напряжение (аналоговое): 4.75V ~ 5.25V, 11.4V ~ 15.75V
• Рабочее напряжение (цифровое): 4.75V ~ 5.25V, 11.4V ~ 15.75V
• ДИНЛ / НИНЛ (LSB): ±0.5 (макс), ±0.5 (макс)
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус / конфигурация выводов: 20-контактный LCC (J-образный вывод)
• Производитель устройства: 20-PLCC (8.97x8.97 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD7548KP от той же компании Analog Devices
• DAC1208D650 от Texas Instruments

Использование MX7548KP позволяет значительно улучшить точность и качество аналоговых сигналов в ваших проектах, обеспечивая надежность и производительность на профессиональном уровне.
