MX7548JN+

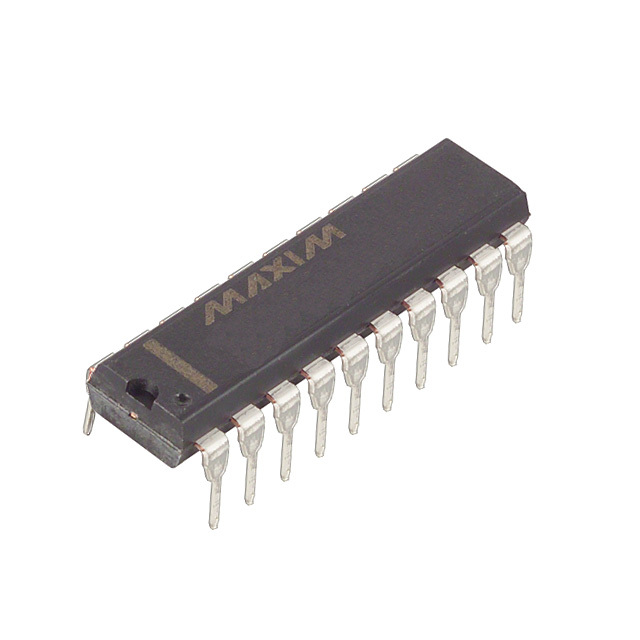

MX7548JN+ от Analog Devices / Maxim Integrated

Общее описание

MX7548JN+ — это 12-битный цифрово-аналоговый преобразователь (ЦАП) с одним каналом вывода, разработанный компанией Analog Devices/Maxim Integrated. Этот компонент обеспечивает высокую точность преобразования цифровых сигналов в аналоговые и предназначен для использования в широком спектре приложений.

Преимущества

• Высокая точность: 12-битный ЦАП обеспечивает отличное разрешение и точность.
• Быстрое время установления: Время установления выходного сигнала составляет всего 1 микросекунду, что делает его подходящим для высокоскоростных приложений.
• Гибкость в питании: Возможность работы от различных напряжений питания (от 5В до 15,75В) упрощает интеграцию в различные схемы.

Недостатки

• Отсутствие дифференциального выхода: Выходной сигнал представлен в одиночном виде, что может потребовать дополнительного усиления или обработки.
• Требует внешней опорной напряжения: Для работы необходим источник внешнего опорного напряжения, что увеличивает сложность схемы.

Типовое использование

• Системы управления процессами
• Прецизионные измерительные приборы
• Аудио приложения
• Генерация сигналов
• Цифровое управление встраиваемых систем

Рекомендации по применению

• Рекомендуется использовать параллельный интерфейс данных для обеспечения высокой скорости обмена с микроконтроллером или FPGA.
• Для достижения наилучшего отклика и минимизации шумов следует использовать качественный внешний источник опорного напряжения.
• Обратите внимание на рабочие температуры (от 0°C до 70°C) для обеспечения стабильной работы в условиях эксплуатации.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 1
• Время установления: 1 микросекунда
• Тип выхода: Небуферизированный токовый выход
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговое: 5В, 11.4В ~ 15.75В
• Напряжение питания, цифровое: 5В, 11.4В ~ 15.75В
• Ошибки нелинейности (INL/DNL): ±1 (макс), ±1 (макс)
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус: 20-DIP (0.300", 7.62mm)
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги

• AD7226KN от Analog Devices
• DAC7800U от Texas Instruments
• MCP4921-E/P от Microchip Technology

MX7548JN+ — это высококачественный, точный ЦАП, подходящий для использования в различных высокоточных приложениях.
