MX7548BQ+

MX7548BQ+ от Analog Devices / Maxim Integrated

Общее описание

MX7548BQ+ – это 12-битный цифро-аналоговый преобразователь (ЦАП) с параллельным интерфейсом от Analog Devices / Maxim Integrated. Этот компонент предназначен для точного и быстрого преобразования цифровых сигналов в аналоговые, что делает его идеальным для использования в приложениях, требующих высокой точности и быстрого отклика.

Преимущества

• Высокая точность: Обеспечивает точность до ±0.5 LSB (наибольший допустимый отклонений от линейности и дифференциального нелинейности).
• Быстрое время стабилизации: Время отклика составляет всего 1 мкс.
• Удобство в использовании: Параллельный интерфейс позволяет легко интегрировать компонент в систему.
• Низкий ток отклонения на выходе: Гарантирует минимальные потери энергии и уменьшает нагрев компонента.

Недостатки

• Внешний источник опорного напряжения: Требует дополнительного компонента для подачи опорного напряжения.
• Диапазон напряжений питания: Требует стабильного питания от 11.4 В до 15.75 В, что иногда может быть неудобным для некоторых приложений.

Типовое использование

• Аналого-цифровые преобразователи (ЦАП)
• Системы автоматического управления
• Контроль и управление процессами
• Системы тестирования и измерений
• Цифровая обработка сигналов

Рекомендации по применению

• Установите внешний источник опорного напряжения для обеспечения максимальной точности и стабильности.
• Используйте хорошо отфильтрованные источники питания, чтобы минимизировать шум.
• Для повышения стабильности рекомендуется использовать термостабилизированные резисторы и конденсаторы в схемах смещения и фильтрации.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 1
• Время стабилизации: 1 мкс
• Тип выходного сигнала: Токовый - без буферизации
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 5 В, 11.4 В - 15.75 В
• Напряжение питания, цифровое: 5 В, 11.4 В - 15.75 В
• Интегральная нелинейность/Дифференциальная нелинейность (LSB): ±0.5 (максимум), ±0.5 (максимум)
• Архитектура: R-2R
• Рабочая температура: -25°C - 85°C

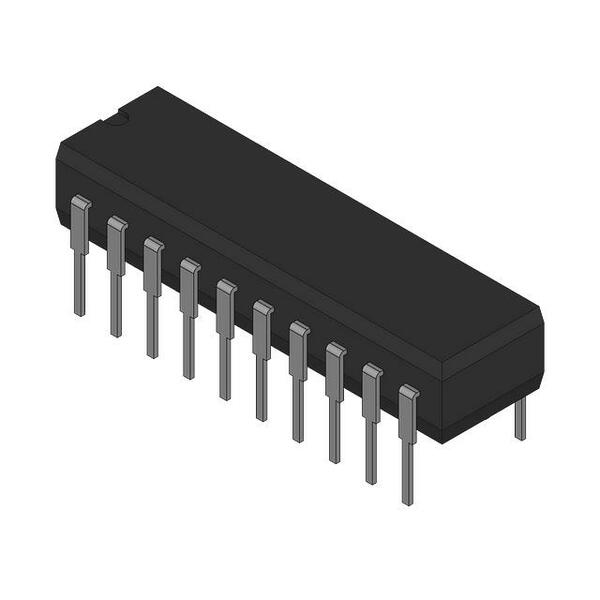

• Корпус: 20-CDIP (0.300", 7.62 мм)
• Тип монтажа: Сквозное отверстие

Возможные аналоги

• MAX512/MAX513 – предоставляют аналогичную функциональность и точность.
• AD7545A от Analog Devices – также является 12-битным ЦАП с параллельным интерфейсом.

Этот компонент представляет собой идеальный выбор для систем, требующих высокой точности и скорости преобразования от цифрового сигнала к аналоговому.
