Общее описание

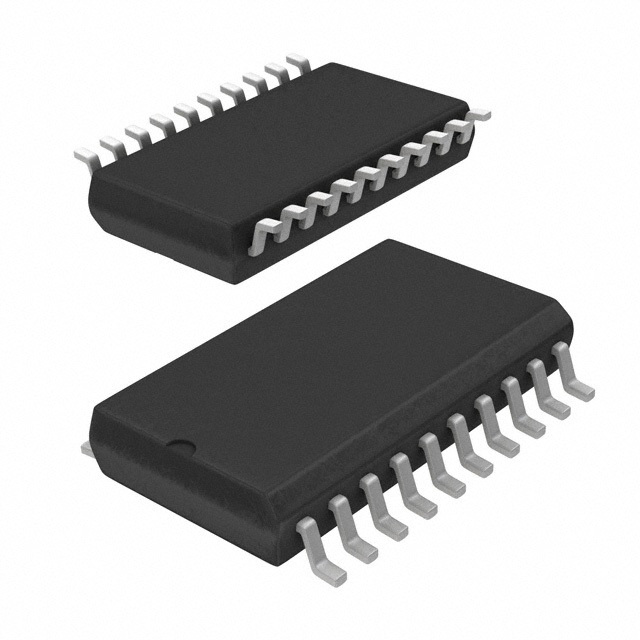

MX7545AKCWP+ - это 12-битный ЦАП (цифро-аналоговый преобразователь) производства Analog Devices / Maxim Integrated. Он используется для преобразования цифровых данных в аналоговый сигнал. Устройство выполнено в корпусе SOIC-20 (Surface-Mount).

Преимущества

• Высокое разрешение: 12-битный выход обеспечивает высокую точность и качество аналогового сигнала.
• Быстрое время установки: Время установки всего 1 микросекунда позволяет использовать преобразователь в высокоскоростных приложениях.
• Широкий диапазон напряжений питания: Поддержка напряжения питания как для аналоговой, так и для цифровой части в диапазоне от 5 В до 15 В обеспечивает гибкость в проектировании системы.

Недостатки

• Отсутствие буфера на выходе: Выходная схема без буфера может потребовать дополнительного внешнего усиления для некоторых применений.
• Ограниченный рабочий температурный диапазон: Рабочий температурный диапазон ограничен от 0°C до 70°C, что может быть недостаточно для некоторых промышленных и экстремальных условий.

Типовое использование

• Прецизионные аналоговые сигнализационные системы
• Автоматизация и управление процессами
• Медицинские приборы
• Аудио и видеотехника
• Тестирование и измерительное оборудование

Рекомендации по применению

• Используйте внешний буфер для усиления выходного аналогового сигнала, если это необходимо.
• Подключайте внешний опорный источник напряжения для обеспечения стабильной и точной работы ЦАП.
• Учитывайте ограничения по рабочей температуре при проектировании устройств для промышленного применения.

Основные технические характеристики

• Разрядность (количество бит): 12 бит
• Количество ЦАП: 1
• Время установки: 1 мкс
• Тип выхода: Токовый (без буфера)
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 5 В ~ 15 В
• Напряжение питания, цифровое: 5 В ~ 15 В
• Дифференциальный выход: Нет
• Точность линейности (INL): ±0.5 LSB (макс)
• Дифференциальная нелинейность (DNL): ±1 LSB (макс)
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус / Способ монтажа: SOIC-20 (Surface Mount)

Возможные аналоги

• AD7545JN: Аналогичный 12-битный ЦАП от Analog Devices.
• DAC121S101CIMK: 12-битный ЦАП от Texas Instruments, также обладающий высокой точностью и малым временем установки.
• MCP4921-E/P: 12-битный ЦАП от Microchip, предлагающий схожие характеристики.

Этот компонент идеален для использования в любых приложениях, требующих высокоточного ЦАП с быстрым временем отклика. Учитывайте перечисленные преимущества и недостатки при выборе данного устройства для вашего проекта.
