MX7541AKP+

MX7541AKP+ от Analog Devices / Maxim Integrated

Общее описание: MX7541AKP+ — это 12-битный цифро-аналоговый преобразователь (ЦАП), предлагаемый компанией Analog Devices в сотрудничестве с Maxim Integrated. Он предназначен для высокоточных аналоговых приложений, нуждающихся в надежном и стабильном преобразовании цифрового сигнала в аналоговый.

Преимущества:

• Высокая точность 12-битного преобразования.
• Низкие ошибки линейности (INL/DNL до ±0.5 LSB).
• Быстрое время установления сигнала (типично 600 нс).
• Дифференциальный выход для лучшего подавления шумов.
• Совместимость с широким диапазоном аналоговых и цифровых напряжений питания (5V ~ 16V).

Недостатки:

• Относительно сложная архитектура R-2R, требующая тщательной настройки.
• Необходимо внешнее опорное напряжение, что может усложнить схему.

Типовое использование:

• Прецизионные измерительные системы.
• Статические и динамические калибраторы.
• Промышленные системы управления.
• Генераторы сигналов.
• Цифровые системы обработки сигнала.

Рекомендации по применению:

• Используйте внешний высокостабильный источник опорного напряжения для обеспечения точности.
• Минимизируйте шумы в цепях питания и заземления для достижения лучших характеристик.

Основные технические характеристики:

• Разрядность: 12 бит.
• Количество ЦАП: 1.
• Время установления: 600 нс (типично).
• Тип выхода: Токовый, неблокированный.
• Дифференциальный выход: Да.
• Интерфейс передачи данных: Параллельный.
• Опорное напряжение: Внешнее.
• Напряжение питания (аналоговое): 5V ~ 16V.
• Напряжение питания (цифровое): 5V ~ 16V.
• Максимальные ошибки линейности (INL/DNL): ±0.5 LSB (макс.), ±0.5 LSB (макс.).
• Архитектура ЦАП: R-2R.
• Диапазон рабочих температур: 0°C ~ 70°C.

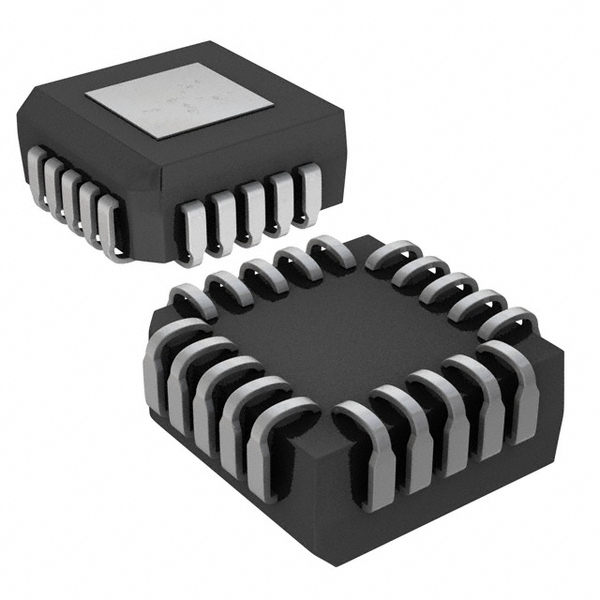

• Корпус/вывод: 20-LCC (J-выводы).
• Поставляемый корпус устройства: 20-PLCC (9x9 мм).
• Тип монтажа: Поверхностный (SMD).

Возможные аналоги:

• AD7541AKP (Analog Devices)
• DAC712KP (Texas Instruments)
• AD7524KN (Analog Devices)

Этот компонент станет отличным выбором для приложений, где необходимы высокая точность и быстродействие в аналоговом интерфейсе.
