MX7541AKN+

MX7541AKN+ от Analog Devices / Maxim Integrated

Общее описание

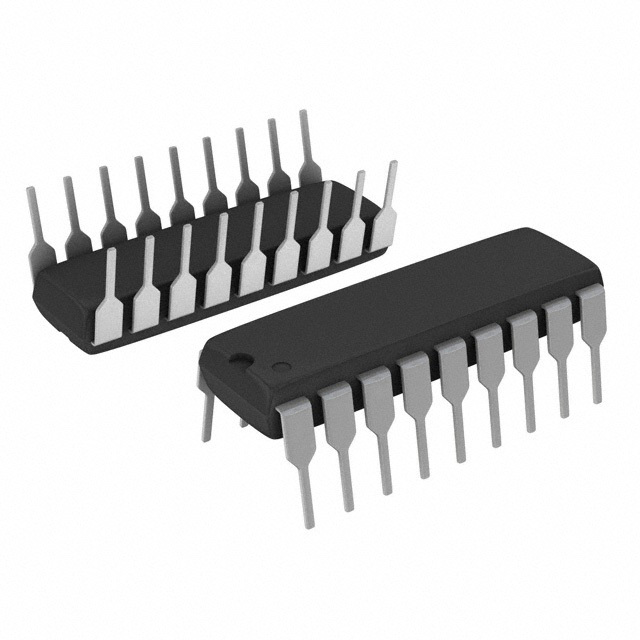

MX7541AKN+ — это 12-разрядный цифровой аналоговый преобразователь (ЦАП), разработанный компанией Analog Devices / Maxim Integrated. Этот компонент обеспечивает высокую точность и стабильность, что делает его идеальным выбором для применения в высокоточных системах управления и измерения. Он выполнен в корпусе 18-PDIP и предлагает функциональность с широкой полосой пропускания.

Преимущества

• Высокая точность: Разрядность в 12 бит обеспечивает точное преобразование цифрового сигнала в аналоговый.
• Низкая задержка: Время установления составляет всего 600 нс.
• Удобный интерфейс: Параллельный интерфейс упрощает интеграцию в системы.
• Широкий диапазон питающих напряжений: Возможность работы как с аналоговым, так и с цифровым питанием в диапазоне от 5 до 16 В.

Недостатки

• Не буферизированный выход: Выходной сигнал требует внешнего буферирования для достижения наиболее стабильной работы.
• Ограниченный температурный диапазон: Рабочий диапазон температур ограничен значениями от 0°C до 70°C.

Типовое использование

• Прецизионные измерительные системы.
• Управление промышленными процессами.
• Аудио системы высокого качества.
• Медицинские инструменты и оборудование.

Рекомендации по применению

1. Буферизация выхода: Используйте внешний операционный усилитель для буферизации выходного сигнала, чтобы улучшить стабильность.
2. Калибровка: Выполняйте калибровку в системах, требующих высокой точности, чтобы минимизировать погрешность.
3. Фильтрация питания: Обеспечьте качественную фильтрацию питания для исключения шумов и помех в выходном сигнале.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 1
• Время установления: 600 нс (тип.)
• Выходной тип: Токовый – не буферизированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое и цифровое: 5В ~ 16В
• Точность нелинейности (INL/DNL): ±0.5 (макс.), ±0.5 (макс.)
• Архитектура: R-2R
• Рабочий температурный диапазон: 0°C ~ 70°C
• Корпус: 18-PDIP (0.300", 7.62 мм)
• Способ монтажа: Сквозной монтаж (Through Hole)

Возможные аналоги

• MAX5216: Моожете рассмотреть этот ЦАП с аналогичным выходным разрешением и улучшенными характеристиками.
• AD7541: Аналогичный 12-разрядный ЦАП с подобными характеристиками и функционалом.

MX7541AKN+ представляет собой надежное решение для высокоточных и высокопроизводительных приложений, требующих качественного преобразования цифровых сигналов в аналоговые.
